艾为芯让人形机器人更“懂”世界之灵动光效,颜值点睛

时间:2025-12-09 16:03:18 来源: 有0人参与

更多

在服务机器人、工业协作机器人与消费级仿生机器人加速普及的今天,表情化交互状态可视化已成为提升用户体验的关键突破口。艾为电子推出的AW22216智能LED驱动芯片,以高集成度控制+低功耗设计+全场景视觉解决方案三大优势,为机器人行业提供从核心控制到视觉呈现的一站式技术支持,让冰冷的机器拥有丰富的表情语言与精准的状态反馈



一、216RGB全彩控制:机器人微表情的缔造者

关键指标落地价值

· 18CS×12SW架构实现72RGB精准控制:支持机器人面部、机身、交互面板等多区域LED阵列联动,单个芯片即可驱动如仿生机器人面部24点表情灯、服务机器人周身状态指示灯及交互界面氛围灯,省去多芯片级联的复杂设计。

· 各点8bit DC恒流配色+8bit PWM亮度调节1677万色真彩显示与256级细腻亮度控制,确保机器人在不同光照环境下均能呈现自然过渡的色彩变化,如从待机蓝工作绿的平滑切换,或通过呼吸灯模拟思考中的动态表情。

· 3组自主呼吸Pattern:内置波浪、脉冲、渐隐三种基础律动模式,可直接通过寄存器配置调用,降低开发者编程难度,快速实现机器人欢迎”“忙碌”“故障等场景化视觉反馈。

二、Arm® Cortex-M0内核:视觉与音频交互的智能中枢

硬核性能驱动场景创新

· 72MHz主频+64KB Flash:集成MCU内核实现本地化实时控制,无需额外外挂处理器即可完成LED显示、音频输入与律动算法的协同运行。例如,服务机器人可通过12位音频ADC采集环境声音,结合内置音乐律动引擎,让周身RGB灯随语音指令或背景音乐同步闪烁,打造声画一体的交互体验。

· 2.7V-5.5V宽电压设计:完美适配机器人常用的3.3V/5V供电系统,在电池供电场景下(如巡检机器人)可通过动态调压技术进一步降低功耗,确保视觉交互功能续航提升20%以上。

三、工业级可靠性:复杂环境下的稳定视觉输出

面向机器人场景的深度优化

· EMI与音频噪声抑制三重防护:通过相移控制避免多通道开关噪声叠加,PWM扩频技术降低电磁辐射,Slew rate控制减少信号过冲,确保在工业机器人强电磁干扰环境中,LED显示无闪烁、音频采集无杂音。

· Open/Short检测与De-Ghost消鬼影:实时监测LED开路/短路故障并通过中断引脚告警,避免单个灯珠损坏导致整体显示异常;专利消鬼影技术解决多路LED扫描时的余晖问题,保证机器人高速运动中视觉指示的清晰度。

四、高集成度封装:机器人小型化设计的空间节省者

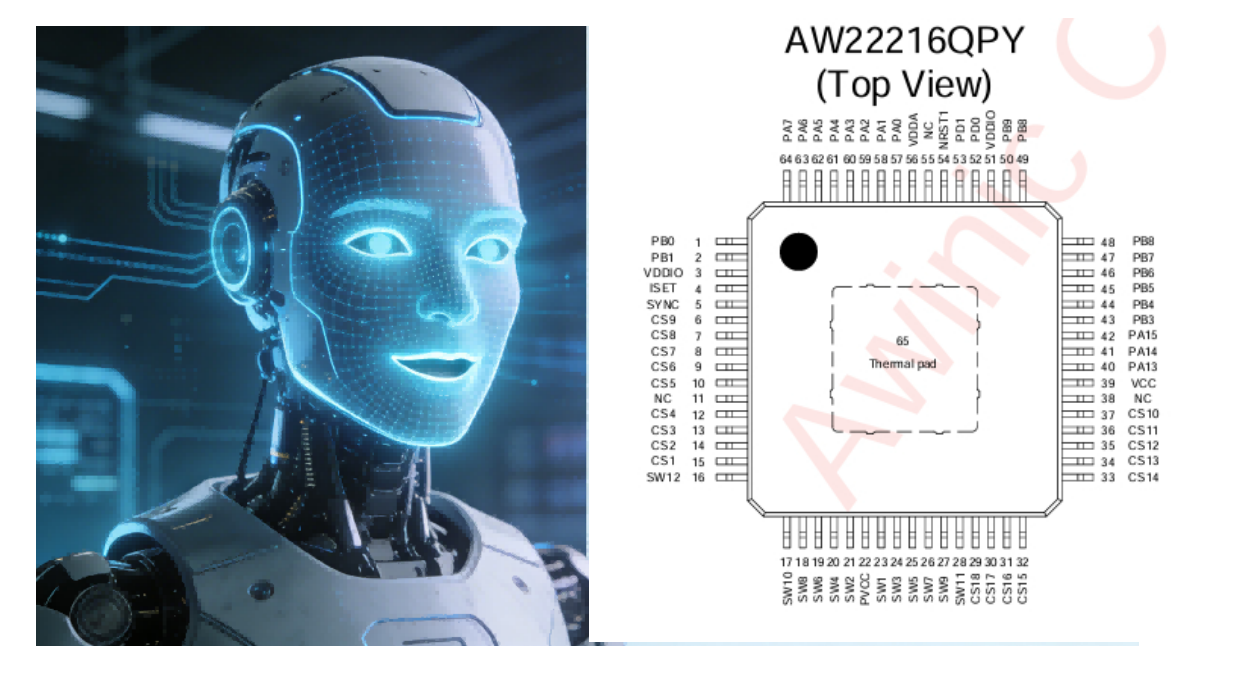

QFP 10×10-64L封装优势

· 10mm×10mm超小尺寸:相比传统分离方案节省60%PCB面积,特别适用于协作机器人末端执行器、微型教育机器人等对空间敏感的场景。

· 全功能引脚布局:集成I²C/SPI通信接口、ADC输入通道、GPIO控制引脚,单芯片即可连接传感器、麦克风、上位机,简化机器人视觉交互模块的硬件架构。

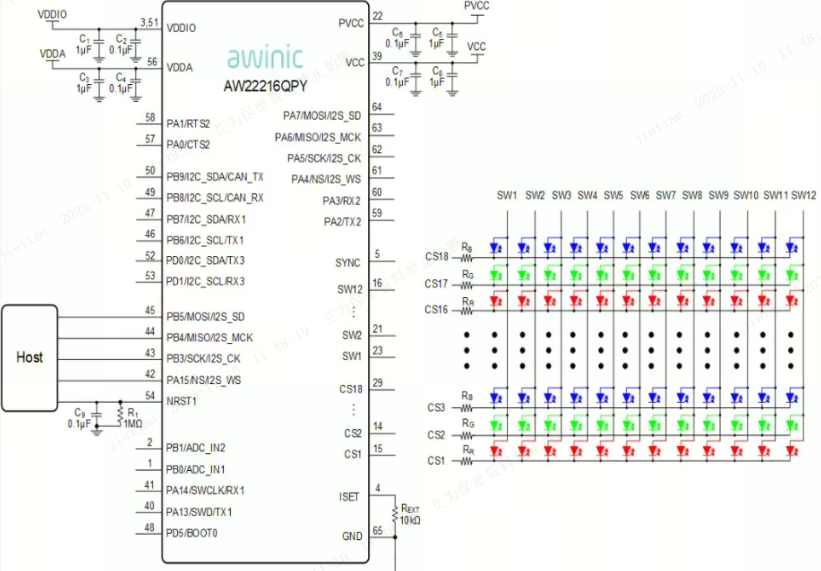

AW22216应用原理图来自艾为规格书)

五、解决方案案例:从技术参数到行业落地

案例1:服务机器人情绪交互面板

· 需求:通过面部LED阵列实现开心”“疑问”“提醒三种表情,同时响应语音指令进行音乐律动。

· AW22216实现路径

1. 面部布置4×6 RGB阵列(24点),通过DC恒流控制实现微笑(嘴角上扬区域暖色高亮)、疑惑(额头灯闪烁)等表情;

2. 调用内置呼吸Pattern,在接收到用户语音时触发波浪律动,同步通过ADC采集语音频率,动态调整PWM占空比实现声控灯效

3. 机身指示灯采用渐变色温设计,从冷白(待机)暖黄(交互中)橙红(提醒),直观反馈服务进度。

案例2:工业协作机器人安全状态灯环

· 需求360°环形灯实时显示机器人工作模式(手动/自动)、运行速度及故障等级。

· AW22216实现路径

1. 驱动24RGB灯珠组成直径120mm灯环,通过DC恒流确保圆周亮度均匀性误差<3%

2. 自动模式下显示绿色顺时针流动光效,速度与机器人关节运动速率成正比;

3. 故障时触发红色脉冲Pattern,并通过Open检测功能定位故障灯珠位置,缩短维护时间。

六、开发者赋能:从芯片到产品的快速落地支持

艾为不仅提供硬件芯片,更配套完整开发工具链:

· 图形化配置软件:通过PC端工具直接拖拽编辑LED显示效果,自动生成初始化代码;

· 开源例程库:覆盖表情动画、音乐律动、故障诊断等10+典型场景,兼容KeilIAR开发环境;

· FAE现场支持:针对机器人行业提供从PCB Layout指导到EMC测试优化的全流程技术服务,确保项目快速量产。


结语

AW22216显示+控制+交互三位一体的集成方案,打破了机器人视觉交互功能单一”“开发复杂”“成本高昂的行业痛点。无论是追求情感化体验的消费级机器人,还是强调可靠性的工业设备,均能通过这颗视觉大脑实现更智能、更细腻、更稳定的人机交互。

艾为电子——让每一台机器人,都拥有会说话的眼睛表情
