请打包上传Gerber、坐标和BOM的压缩文件(.zip,不超过20M),系统将自动分析文件
上传项目文件
生产数量:
贴片面数:
贴片点数:
插件数量:

40
+
家工厂
100
+
条产线
90%
行业覆盖
最快
24小时
交付
汽车电子
医疗电子
新能源与电力
工业控制
照明显示
机器人
智能交通
测量仪器与设备
网络通信
消费电子
PCB批量采购
双面板
225 元/m²起
1.0mm
沉铜工艺
免费检测
立即下单
四层板
390 元/m²起
0.8-1.6mm
线宽线距:4/4mil
建滔TG130
立即下单
六层板
578 元/m²起
1.0-1.6mm
孔径≥0.2mm
塞孔<0.4mm
立即下单
铝基板
93 元/m²起
0.8-2.0mm
铜厚:15μm起
丝印工艺
立即下单

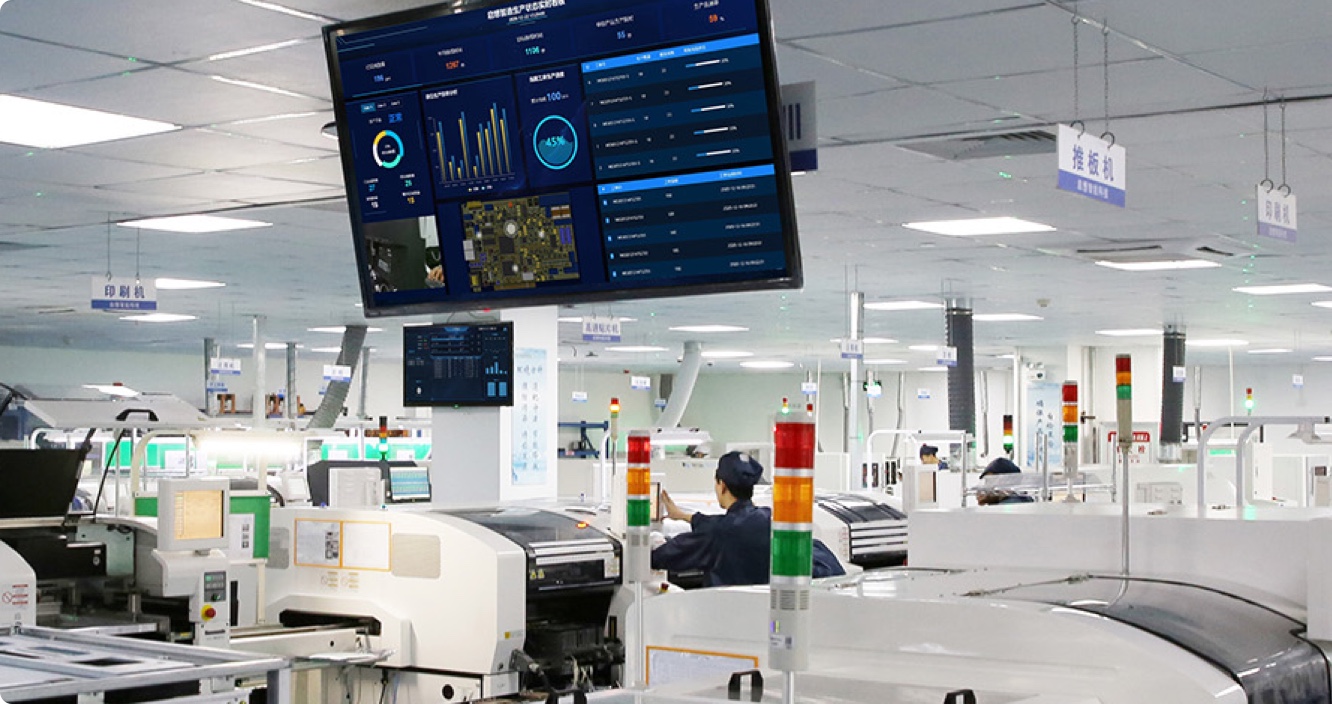

先进PCBA生产能力 协同赋能高效生产
SMT生产能力
先进设备护航,MES实时进度跟踪
PCB生产能力
多制程工艺,铸就高品质

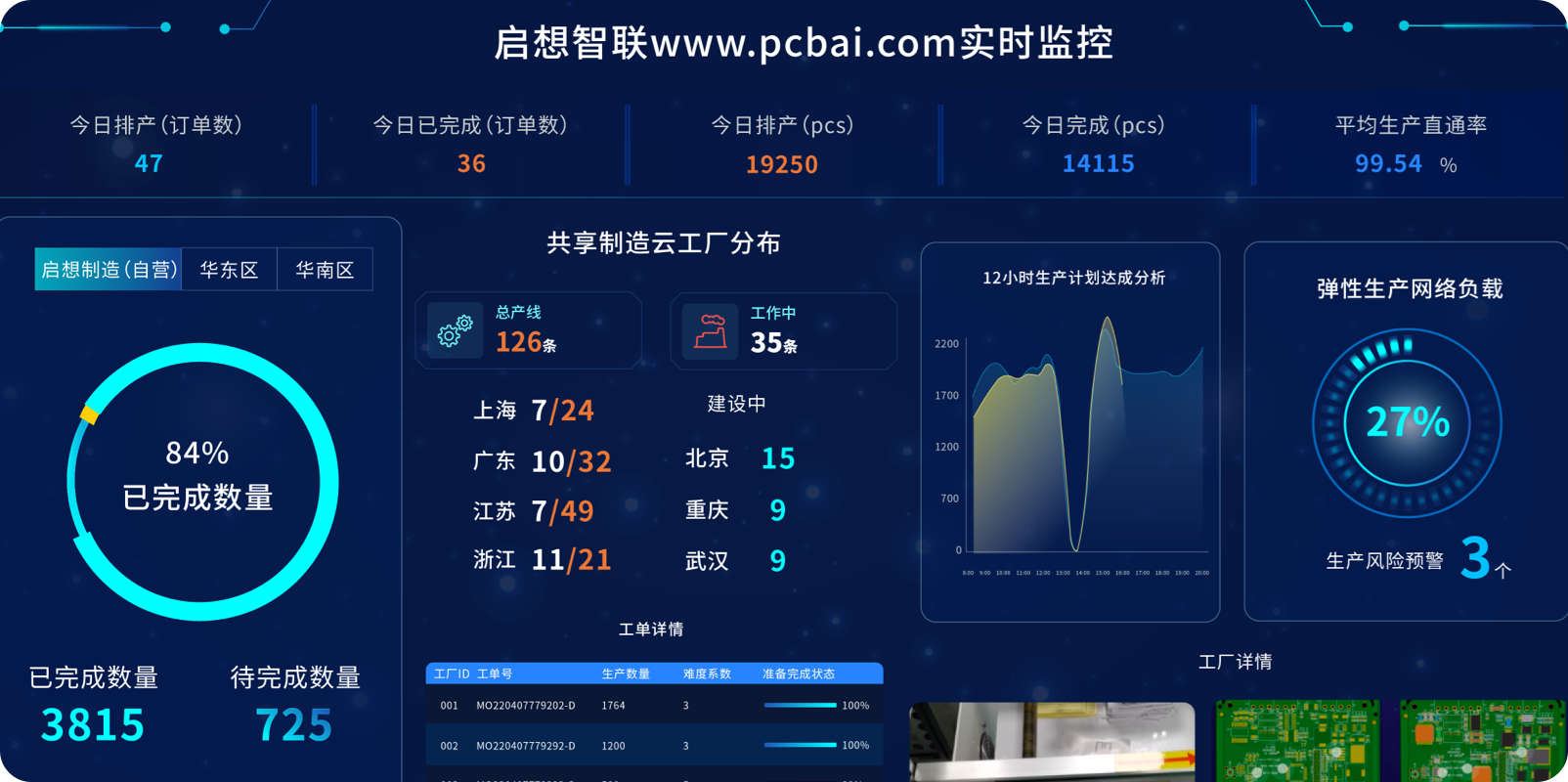

智能排产、生产监控、信息透明

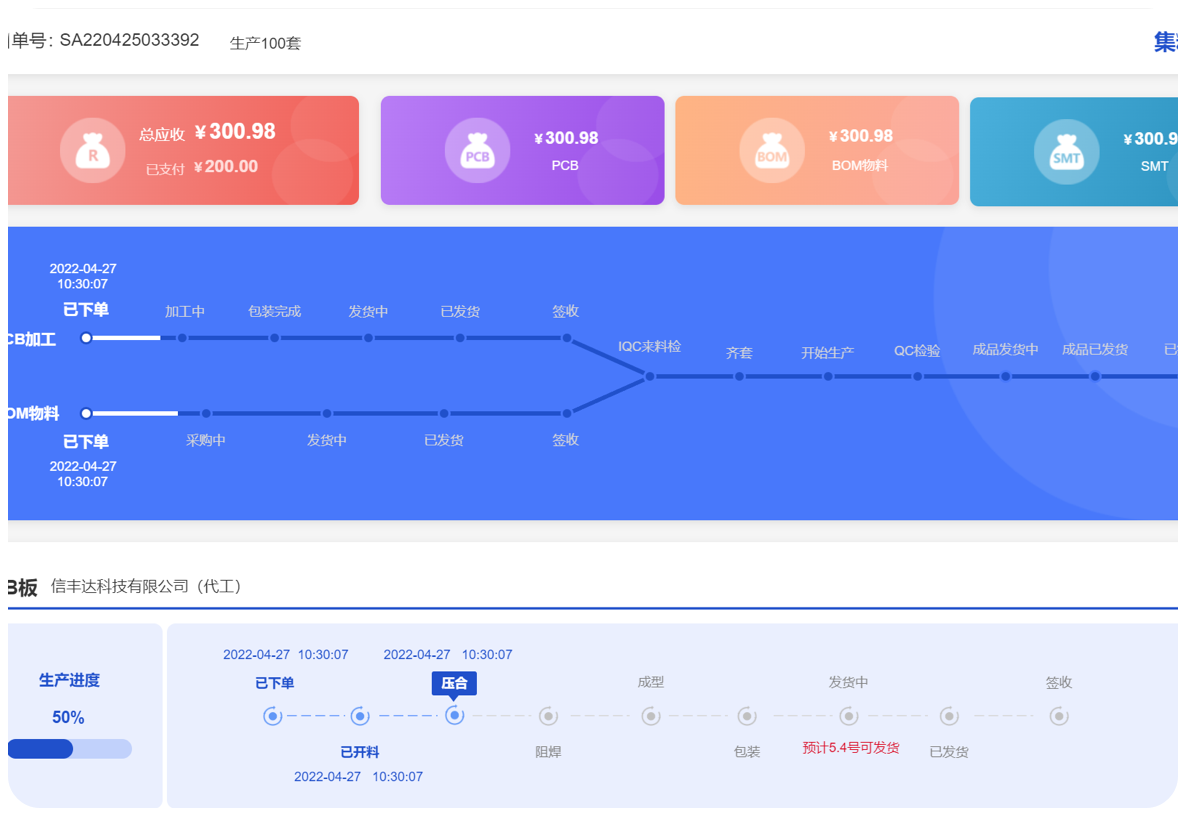

MES同步监控跟踪项目
生产进度
客户在线实时查看项目
加工数量以及物料管理
SMT加工能力

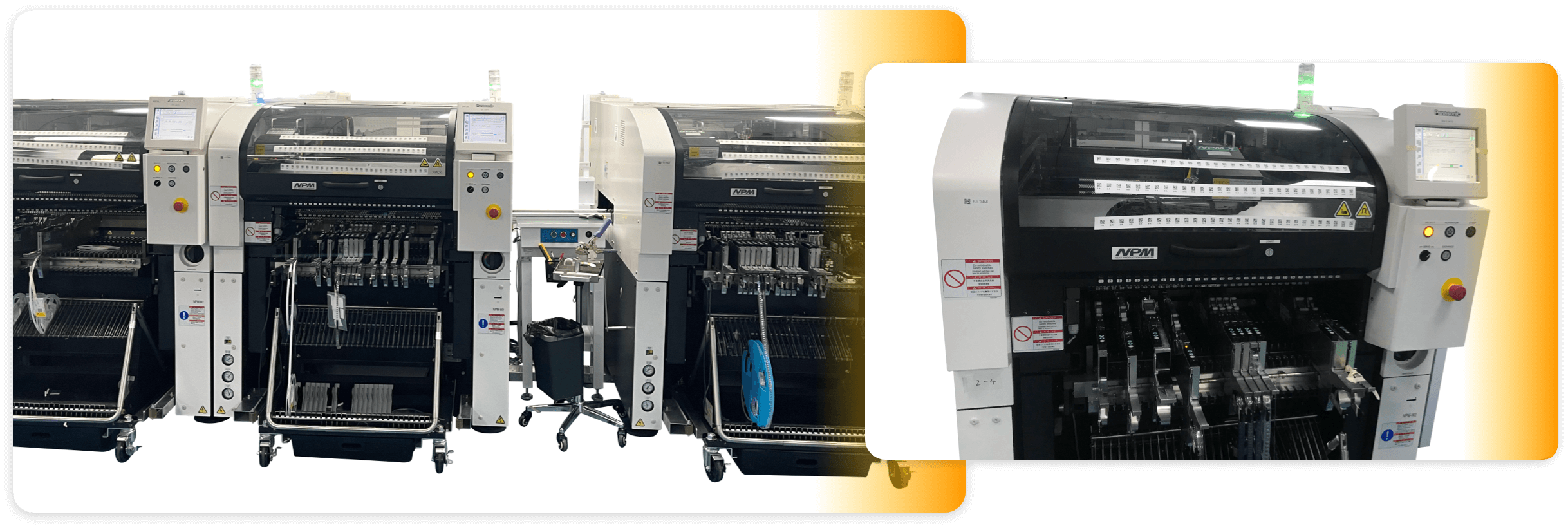

配备行业前三的贴片设备,轻松贴装从03015的微型元件到50mm*120mm等超大元件

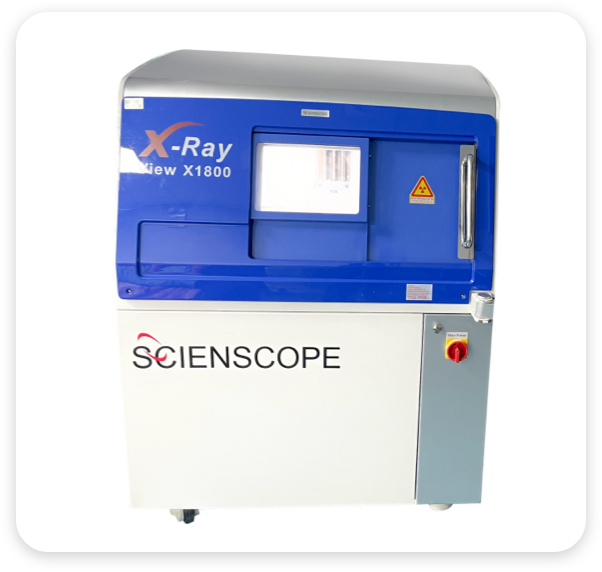

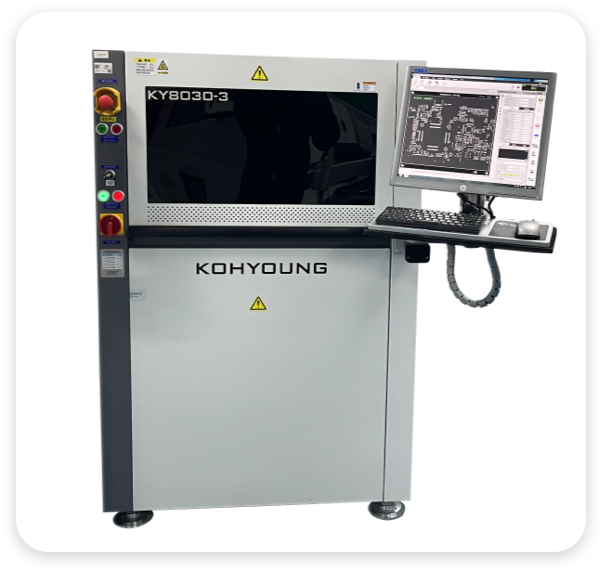

配备锡膏回温、钢网清洗、张力测试、SPI自动锡膏检测机、首件检测仪、炉温检测仪、AOI焊点检测机等先进品质保证设备
实现生产全闭环品质控制
元件检验
锡膏检测
上料核对
首件检测
成品检测
出货检验
PCB加工能力
完板板厚
双面0.2-3.0mm,多层0.4mm以上
板翘尺度
单面板≤1.0%,双面板≤0.70%,多层板≤0.50%
机械孔最小孔径
0.15mm
激光钻最小孔径
0.1mm
板厚孔径比
10:1
最小线宽/线隙
0.076mm或3mil
焊环单边最小宽度(完成品)
0.076mm(3mil),焊盘最小开窗:0.076mm
最小绿油桥
5mil
铜皮距板边
0.2mm
孔边距板边
0.3mm
成型尺寸公差
±0.13mm
V-CUT对位精度
±0.1mm
最小标记字体
0.127mm
表面处理
电镀金、喷锡、沉金、沉锡、沉银、OSP
高精密设备 造就高品质产品
  • 维嘉数控六轴钻孔机
  • 全自动沉铜(PTH)设备
  • 宜美智在线AOI检测机
  • 芯碁激光LDI曝光机
  • 飞针测试机

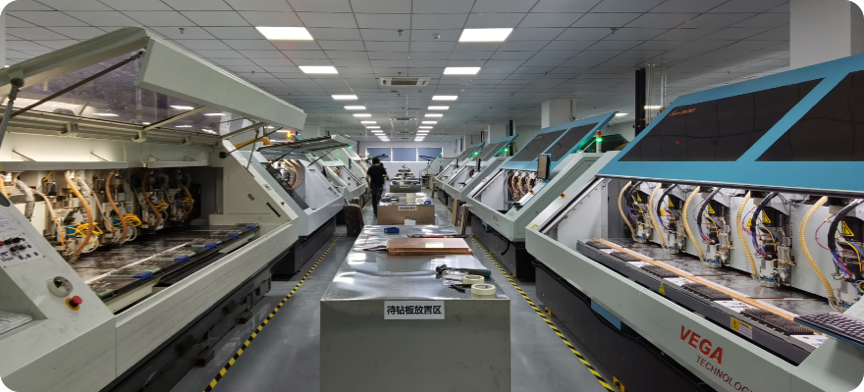

维嘉数控六轴钻孔机

维嘉数控六轴钻孔机

采用六轴直线电机驱动; 主轴转速:200krpm/160krpm; 钻孔精度:±0.02mn; 用于多层板导电图形层之间的导通孔的钻孔

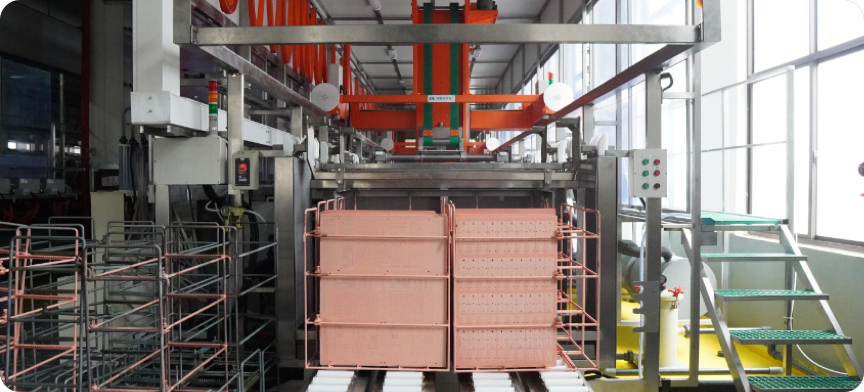

全自动沉铜(PTH)设备

全自动沉铜(PTH)设备

精选国内高端品牌,保证孔铜均匀性,确保镀铜质量

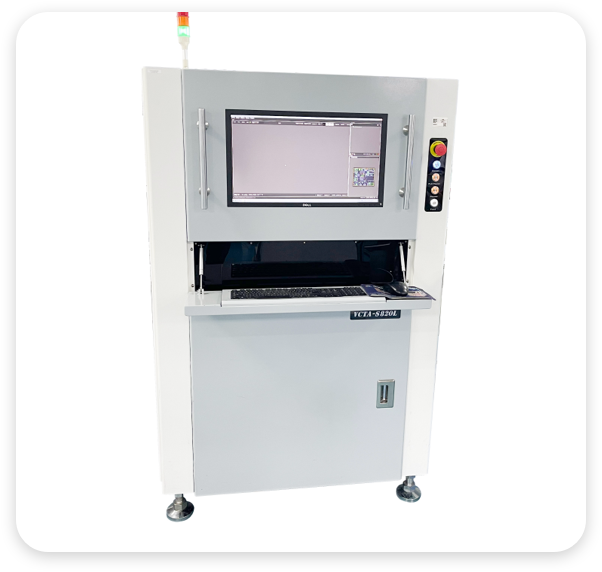

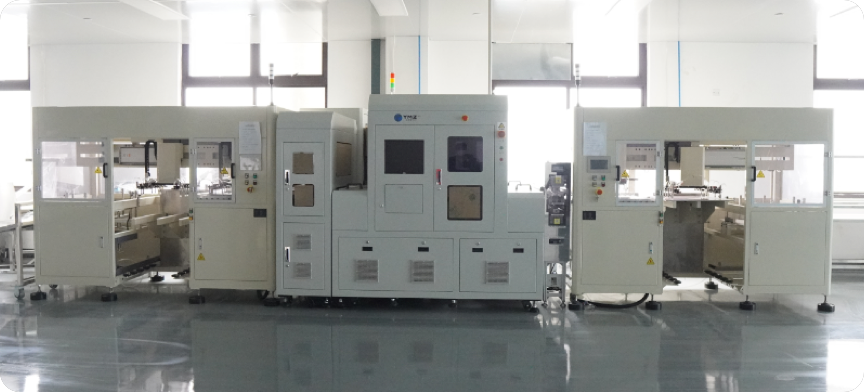

宜美智在线AOI检测机

宜美智在线AOI检测机

CCD摄像头定位,分辨率达5μm,100%测试功能性开短路,漏测率为0,确保每一片出货都是良品

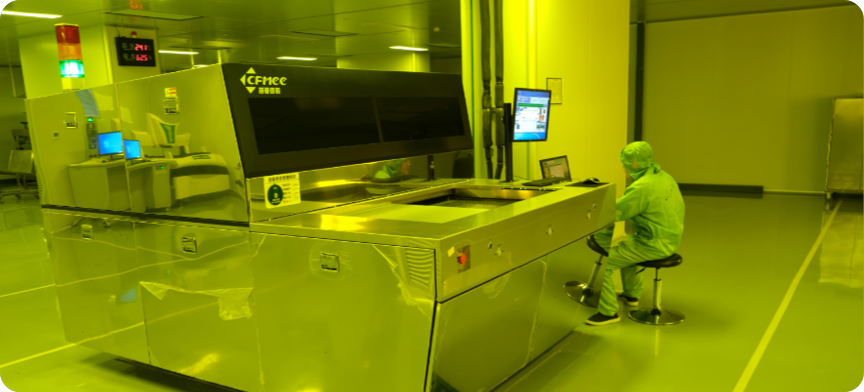

芯碁激光LDI曝光机

芯碁激光LDI曝光机

大功率曝光光源设计,高精度成像和定位系统,用于导电图形转移时的图形曝光成像
对位和成像精度高至±10μm,更高的平行景深,更高的生产性参数和更高的质量

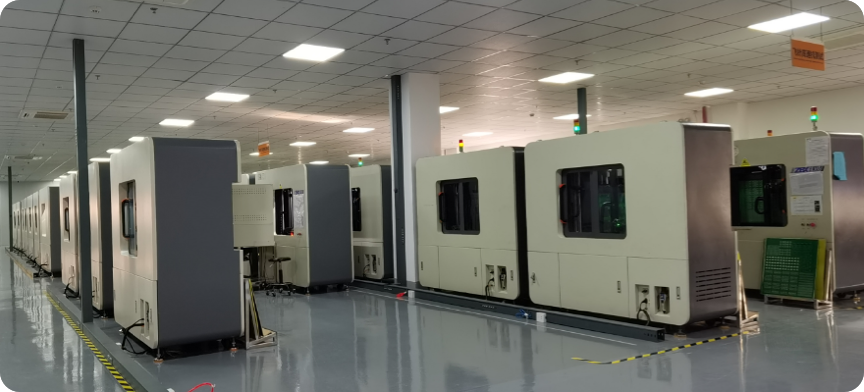

飞针测试机

飞针测试机

采用先进的批量自动测试机,利用机械手臂传送方式,彻底改变传统测试作业。精确定位,兼容多种治具,实现自动化上下料,自动分辨合格与不合格电路板,并且具备光幕保护,确保操作安全。通过不间断的自动测试和高效的循环送料与收料,大幅提升生产效率,特别适用于中大批量的PCB生产,降低人工成本、减少检测错误率

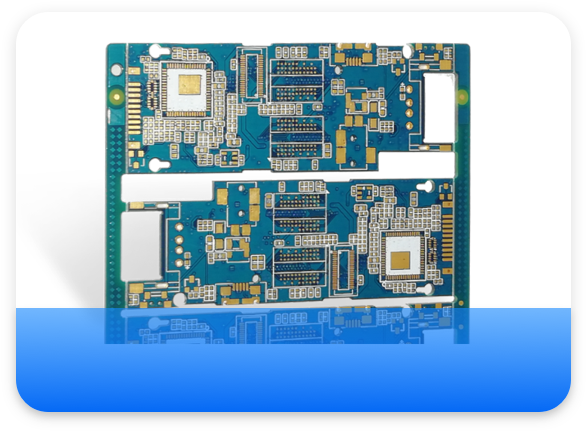

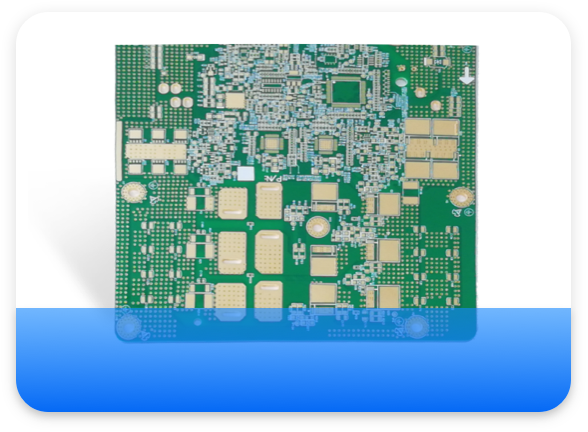

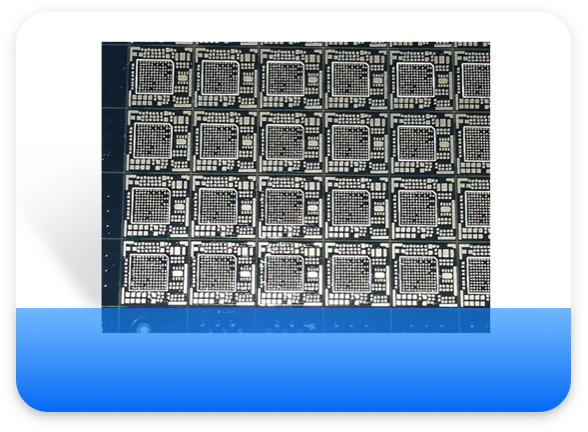

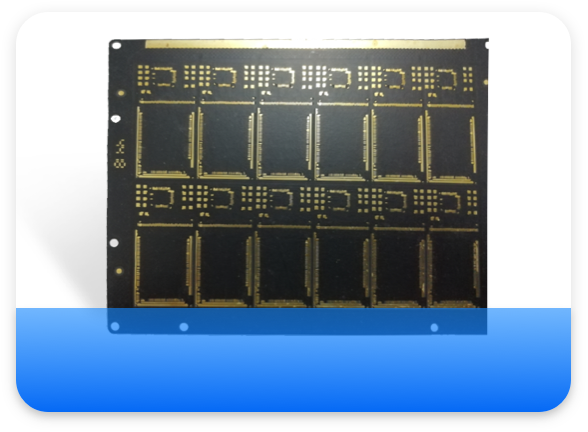

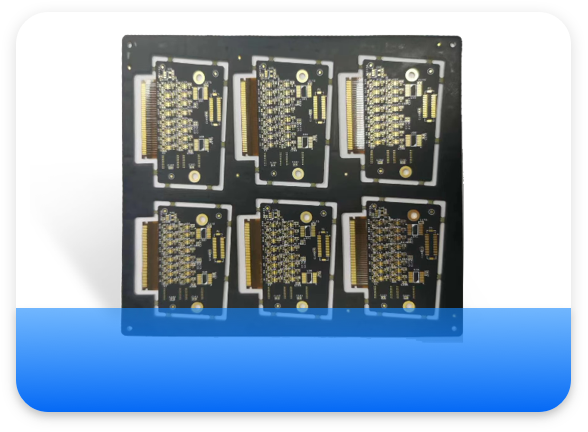

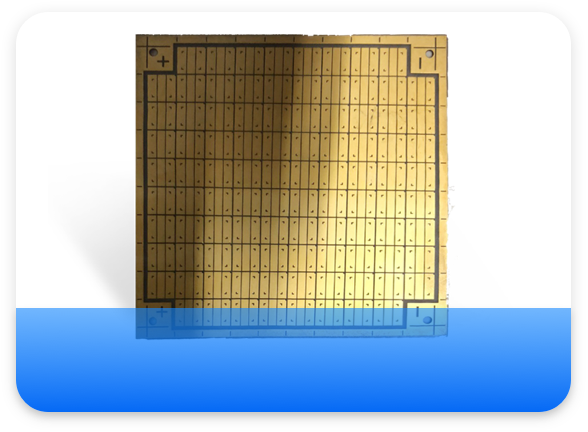

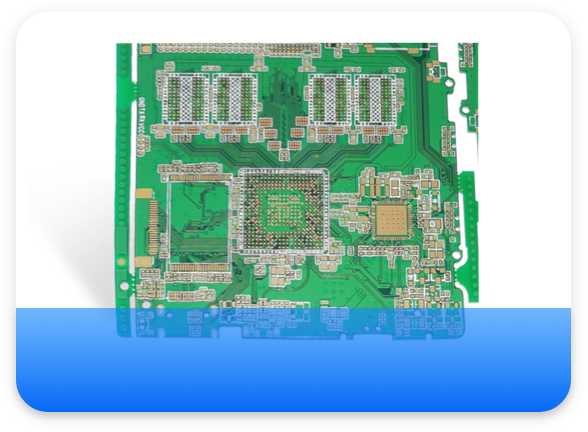

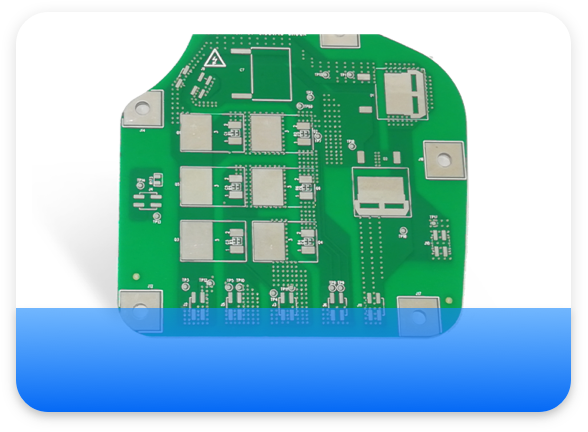

产品展示
6层1阶HDI板
6层高密度BGA板
6层塞铜柱板
8层HDIWIFI模块板
汽车车灯陶瓷基板
软硬接合板
双层单面铝基板
芯片搭载板
增值服务
Ickey.cn
免费提供项目DFM检查服务,并优化设计以适合量产,避免更换涉及的风险

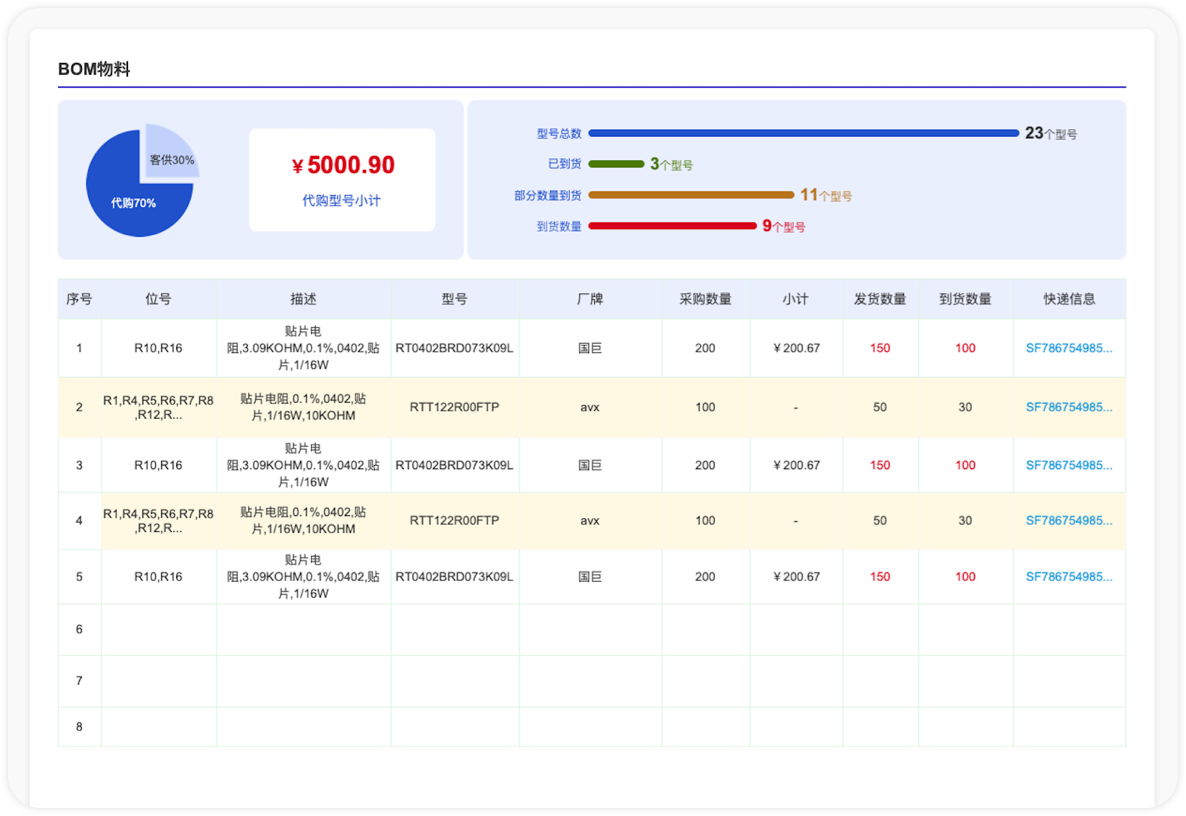

提供BOM配齐和代采服务,并管理客户后续周期性物料需求
Ickey.cn
中小初创企业免费开账期
启想智联启动中小初创企业孵化计划,提供账期服务
助力企业成长
我要申请
免费开通账期服务,享受先收货后付款
