新品推荐 | 离板供电安全拉满!安世半导体(中国)发布集成输入和输出保护的LDO系列产品

时间:2026-06-17 11:51:52 来源:安世公众号 有0人参与

更多

安世半导体(中国)近期推出了全新的40V输入,120mA/150mA/300mA输出电流的LDO系列。该系列产品集成完整的输入和输出保护功能,完美适用通过线束进行离板供电的汽车电子应用场景,如车身域控、BMS、车灯、转向、动力等一系列产品。



产品特性

▶4 V - 40 V输入工作电压范围

▶-42 V - +45 V 绝对输入耐压范围

▶固定5V/3.3V,以及可调输出电压版本可选

▶-1 V - +45 V 绝对输出耐压范围

▶输出电流120mA、150mA、300mA可选

▶完整的输入输出保护:

· 输入反极性保护

· 输出短路到地和电源保护

· 电流反向阻断保护

▶AEC-Q100 Grade 1认证

▶提供SOT223-4和DFN-8封装



产品优势



超宽输入输出耐压范围

NEX94XXX-Q100全系列产品提供超宽的输入(-42 V - +45 V)和输出电压范围(-1 V - +45 V),保证在输入和输出反接异常状态下芯片安全。

集成丰富的输入输出保护功能

NEX94XXX-Q100全系列产品提供输入反极性保护、输出短路到地和电源保护,以及电流反向阻断保护,确保离板供电状态下电源及负载可能的故障被有效保护或者隔离。

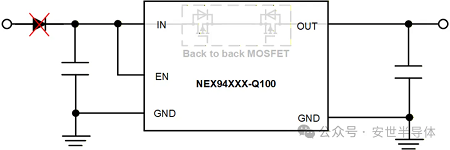

芯片集成反极性保护,节省外围保护器件BOM

NEX94XXX-Q100系列内置Back to Back功率器件,芯片级实现防反接,节省输入侧常用的防反二极管。


芯片集成输入反接保护,节省电源侧常用的防反二极管

NEX94XXX-Q100系列支持固定5V/3.3V电压输出,同时提供可调输出电压版本,相比tracker LDO,节省板内reference电源。


可正常输出所需电压,无需板内提供参考电压


优秀的动态性能

NEX94XXX-Q100提供优秀的动态性能。

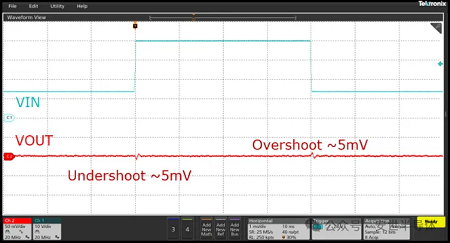

NEX94212-Q100 load transient

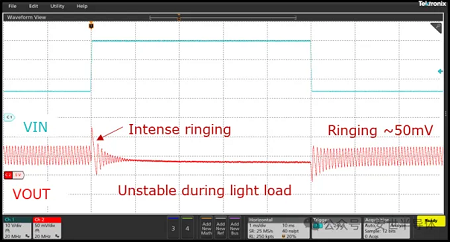

友商产品 load transient

典型应用

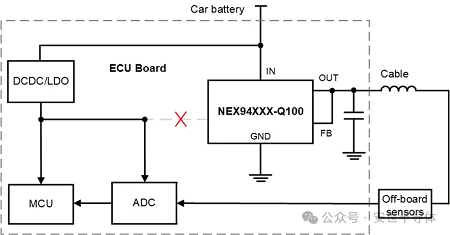

本系列产品适用于汽车电子中需要输入防反以及输出离板供电的场景,如车身域控、电子转向和三电系统中为离板的传感器供电,BMS系统中为单独的采样板供电,车灯系统中由控制器板为灯板上的负载供电等等。

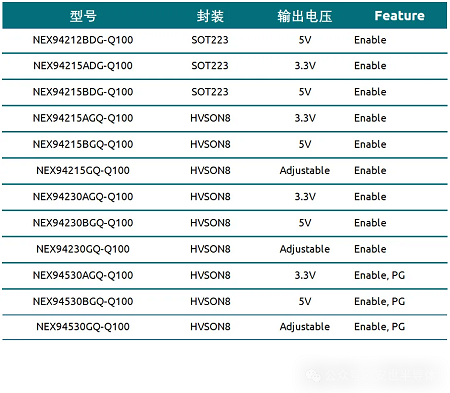

产品选型

安世半导体(中国)全系列车规级离板保护LDO芯片现已全面量产。客户可根据项目需求灵活选用最合适的芯片设计系统。

标签 LDO
