本演示展示了 FRDM-A-S32K312 开发板上的转向角度控制系统。应用程序从电位器读取模拟输入以模拟方向盘位置，并将其转换为相应的伺服电机角度。通过调整电位器，用户可以观察实时转向运动，演示如何获取、处理驱动输入并将其转换为执行器控制。该系统突出了 ADC 信号采集、信号缩放和基于 PWM 的伺服控制等关键概念，这些概念常用于电子助力转向和线控转向汽车应用中。

1. 软件和工具

本示例使用 FRDM 汽车级 S32K3 捆绑包进行开发。要下载和安装完整的软件和工具生态系统，请使用以下链接：
S32K3 FRDM 汽车级开发板安装包

2. 硬件

2.1 所需硬件

• 个人电脑
• 12V 电源
• Type-C USB 数据线

开发板	图片

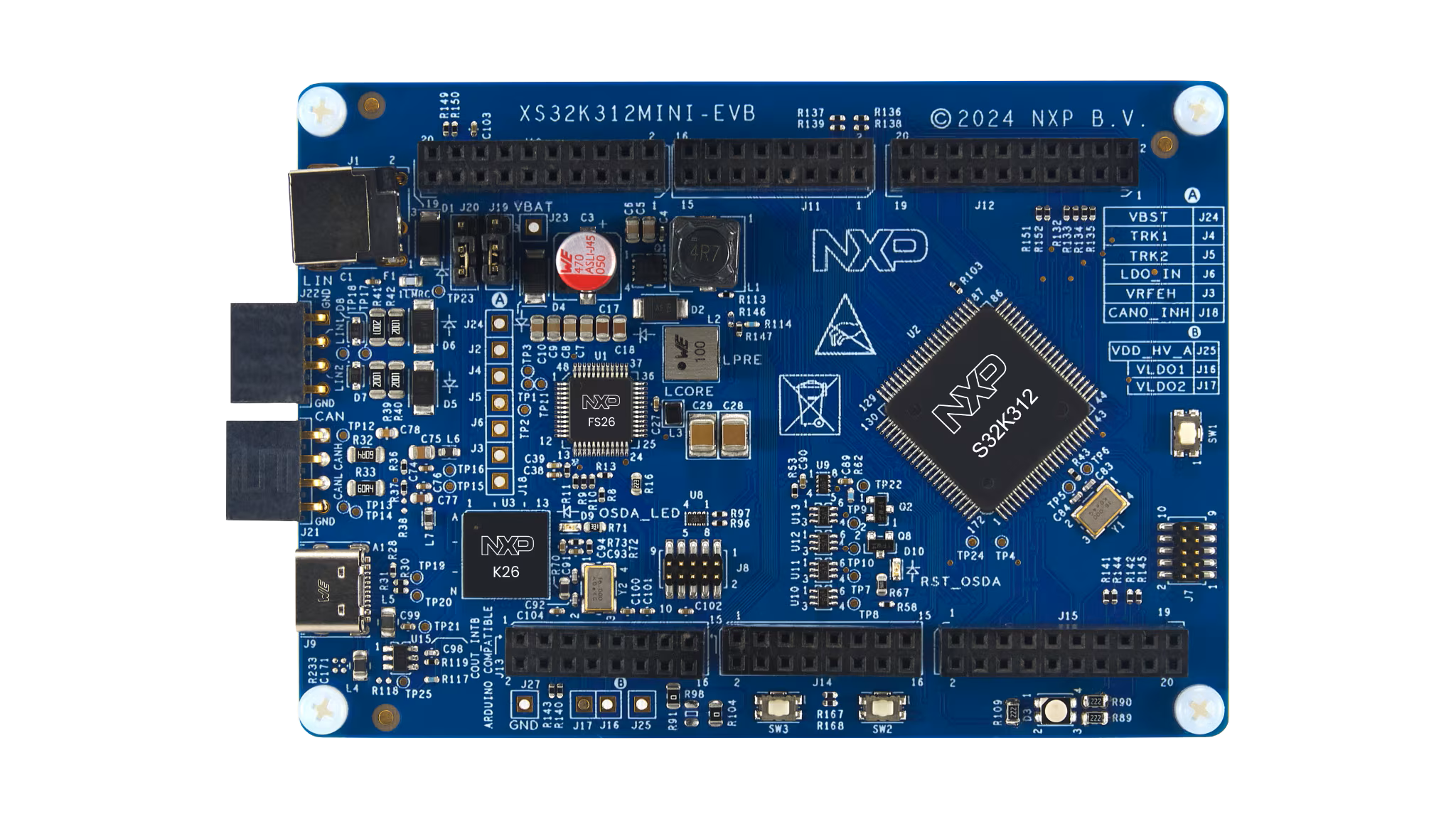

FRDM-A-S32K312

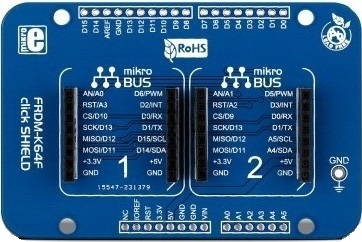

FRDM K64 click 扩展板

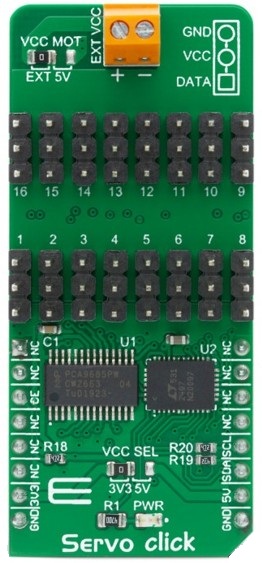

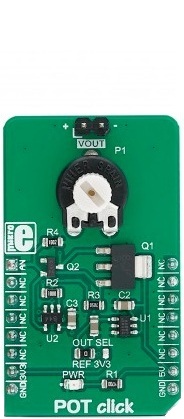

Servo Click POT Click

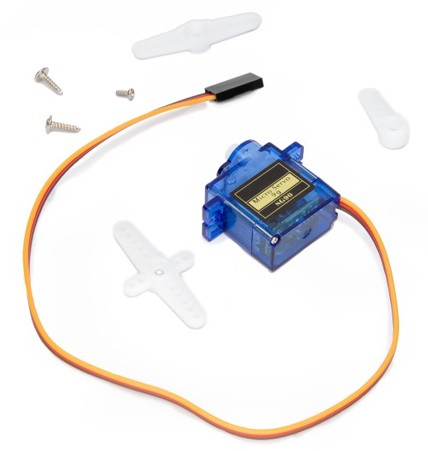

微型伺服电机 SG 180度

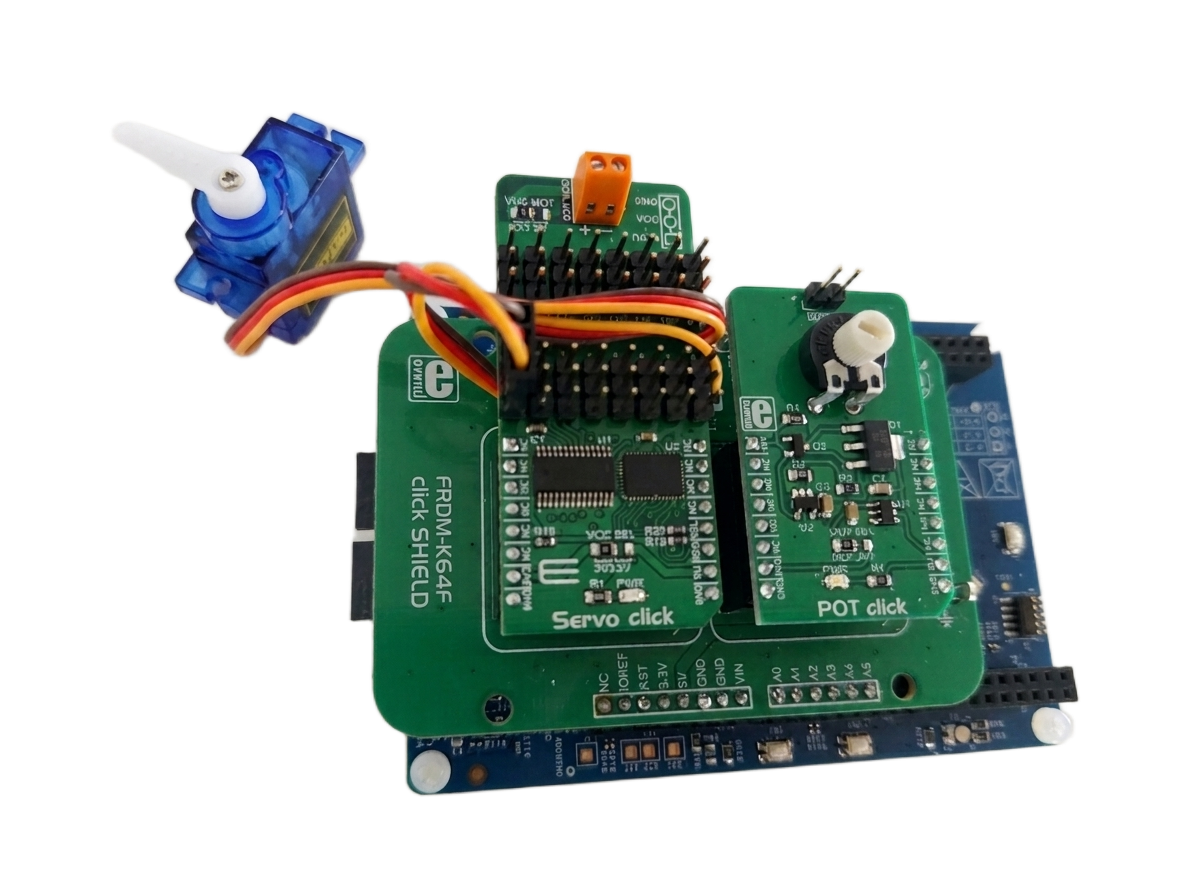

2.2 硬件连接

伺服电机连接到 Servo Click 的通道 1，如下表：

2.3 调试器连接

• 通过 12V 电源连接器将 12V 直流电源连接到开发板。
• 将 Type-C USB 数据线连接到电脑和 FRDM-A-S32K312 开发板以供电和调试

3. 设置

3.1 将项目导入 S32 Design Studio IDE

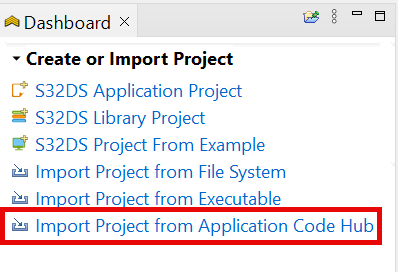

1. 打开 S32 Design Studio IDE，在 Dashboard 面板中，选择从应用代码中心导入项目。

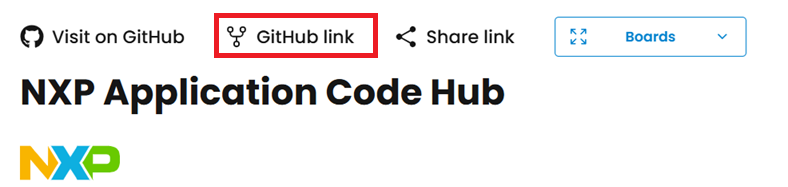

2. 您可以通过直接搜索名称找到所需的演示项目。打开项目，从此窗口点击GitHub 链接，S32 Design Studio IDE 将自动获取项目属性，然后点击下一步>。


3. 选择main分支，然后点击下一步>。
4. 在目标->目录窗口中选择项目的本地路径。S32 Design Studio IDE 将把代码仓库克隆到此路径，点击下一步>。
5. 选择导入现有 Eclipse 项目然后点击下一步>。
6. 选择此仓库中的项目（此仓库中只有一个项目）然后点击完成。

3.2 生成、构建和运行示例

1. 在项目资源管理器中，右键点击项目并选择更新代码并构建项目。这将生成配置（引脚、时钟、外设），更新源代码并使用活动配置（例如 Debug_FLASH）构建项目。确保构建成功完成并且 *.elf 文件无错误生成。


   在SDK 组件管理弹出窗口中按是继续。
2. 进入调试并选择调试配置。将会有一个此项目的调试配置：




   配置名称	描述
   $(example)_debug_flash_pemicro	使用 PEmicro 探头调试 FLASH 配置


   选择所需的调试配置并点击调试。现在视图将切换到调试视图。使用控件来控制程序流程。

4. 结果

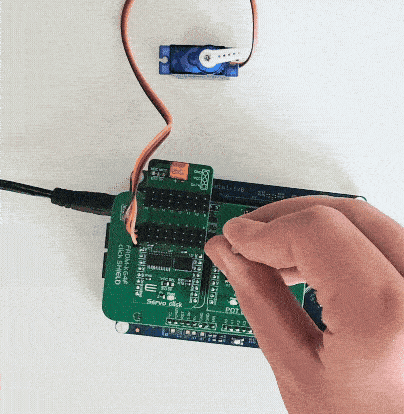

伺服电机实时跟随电位器位置，模拟转向控制系统。启动时，伺服居中到其中立位置。当用户旋转电位器时，ADC 读取模拟输入并将其映射到相应的 PWM 占空比，使伺服平滑地跟踪电位器角度。这演示了基本的线控转向概念，其中驱动输入（电位器）被转换为执行器运动（伺服）。
