FRDM MCU 上的 Qwiic 字母数字显示器

本项目演示如何使用 CMSIS 驱动器将基于 I²C 的 SparkFun 字母数字显示器(HT16K33)与 NXP 微控制器接口。应用程序初始化板级硬件、I2C 外设、配置显示器,并持续输出预定义的文本消息。

运行后,固件将在 4 字符字母数字显示器上交替显示"NXP "和"FRDM",更新之间有固定延迟。

开发板:

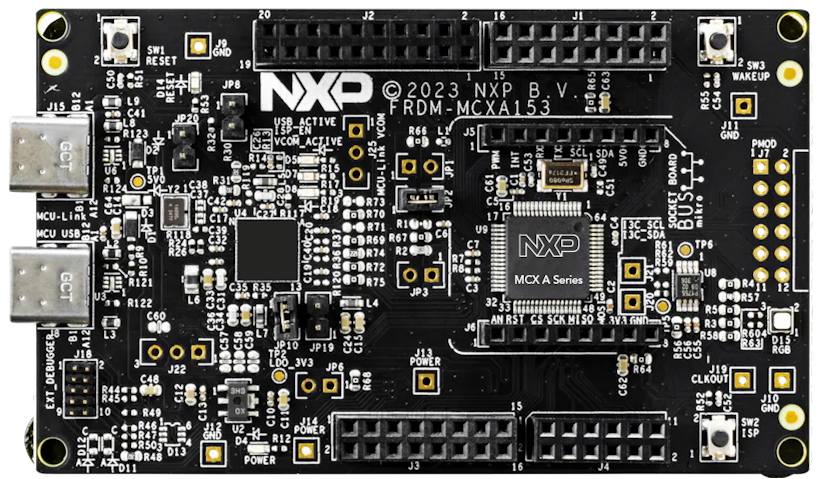

  • FRDM-MCXA153

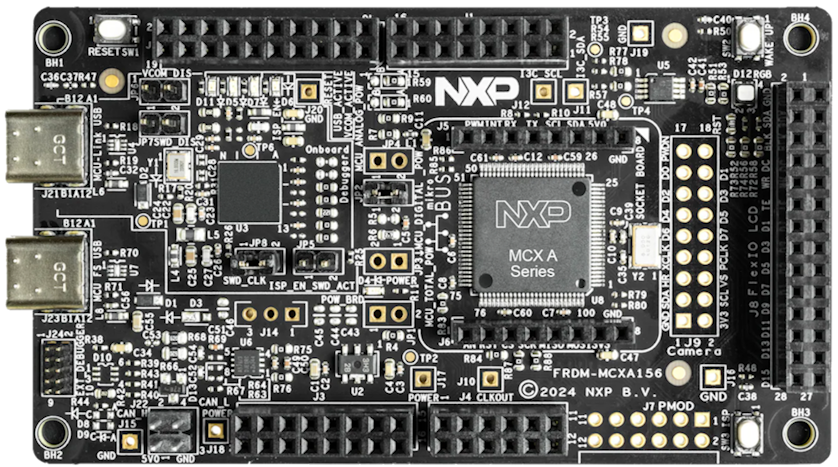

  • FRDM-MCXA156
  • FRDM-MCXA174

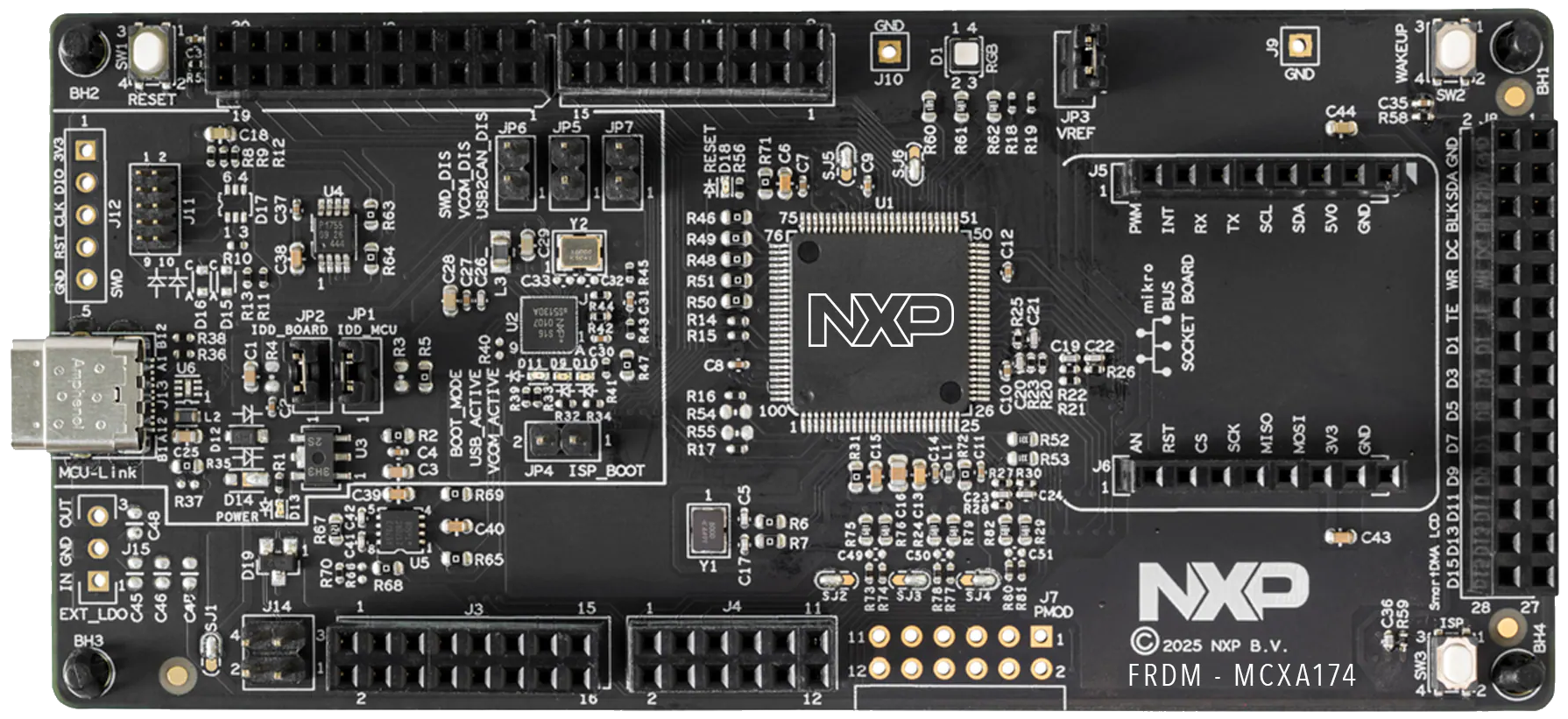

  • FRDM-MCXA266
  • FRDM-MCXA344
  • FRDM-MCXA346
  • FRDM-MCXA366
  • FRDM-MCXC242
  • FRDM-MCXC444

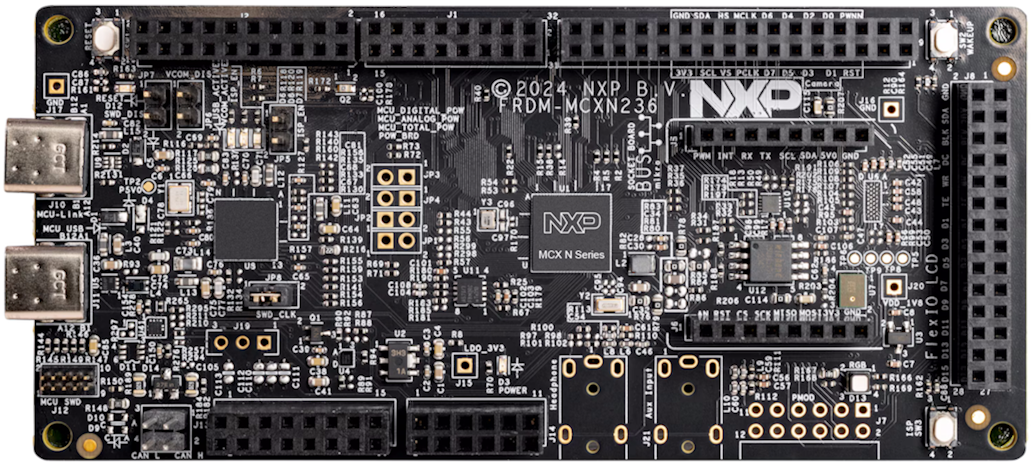

  • FRDM-MCXN236
  • FRDM-MCXN947
  • FRDM-MCXW72

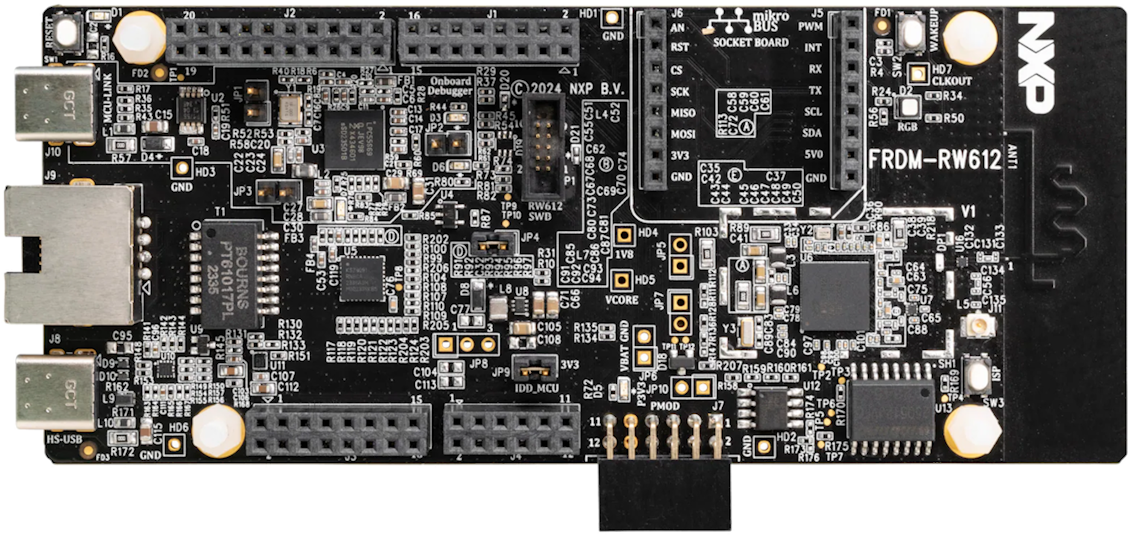

  • FRDM-RW612

分类:

传感器

外设:

I2C、UART

工具链:

VS Code

1. 软件

  • Visual Studio Code
  • MCUXpresso for Visual Studio Code
  • MCUXpresso SDK 26.03.00

2. 硬件

FRDM-MCXA153
FRDM-MCXA156
FRDM-MCXA174

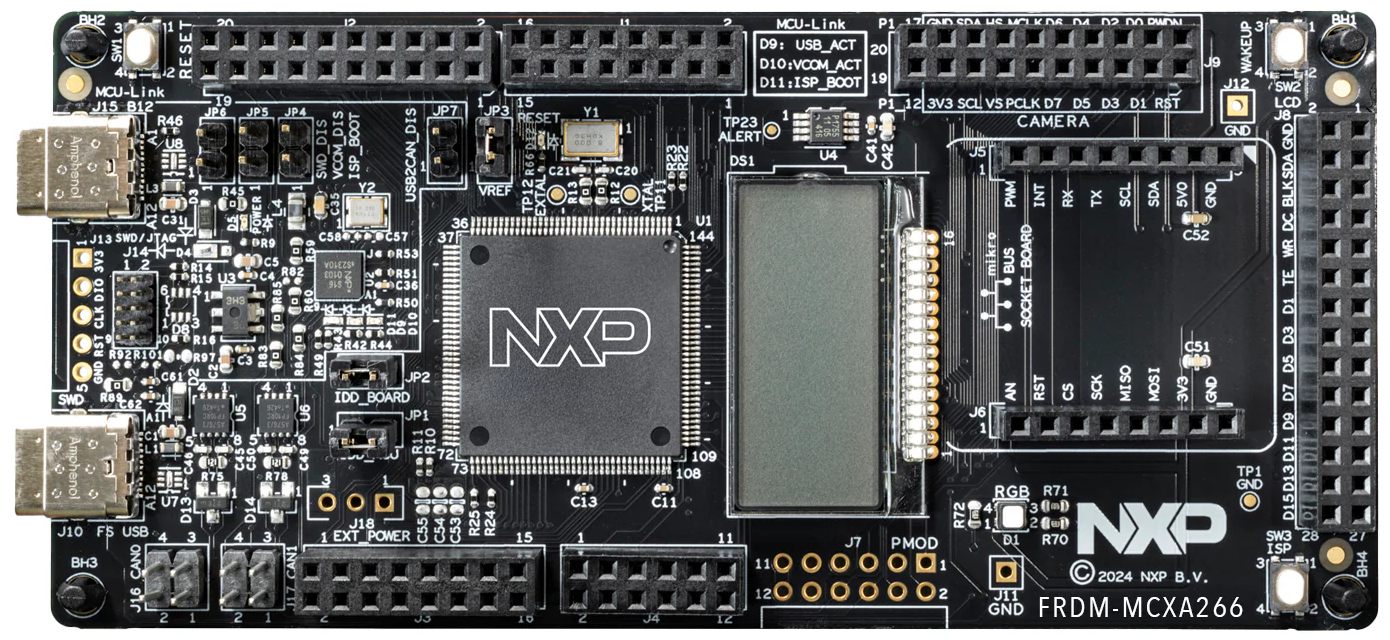

FRDM-MCXA266

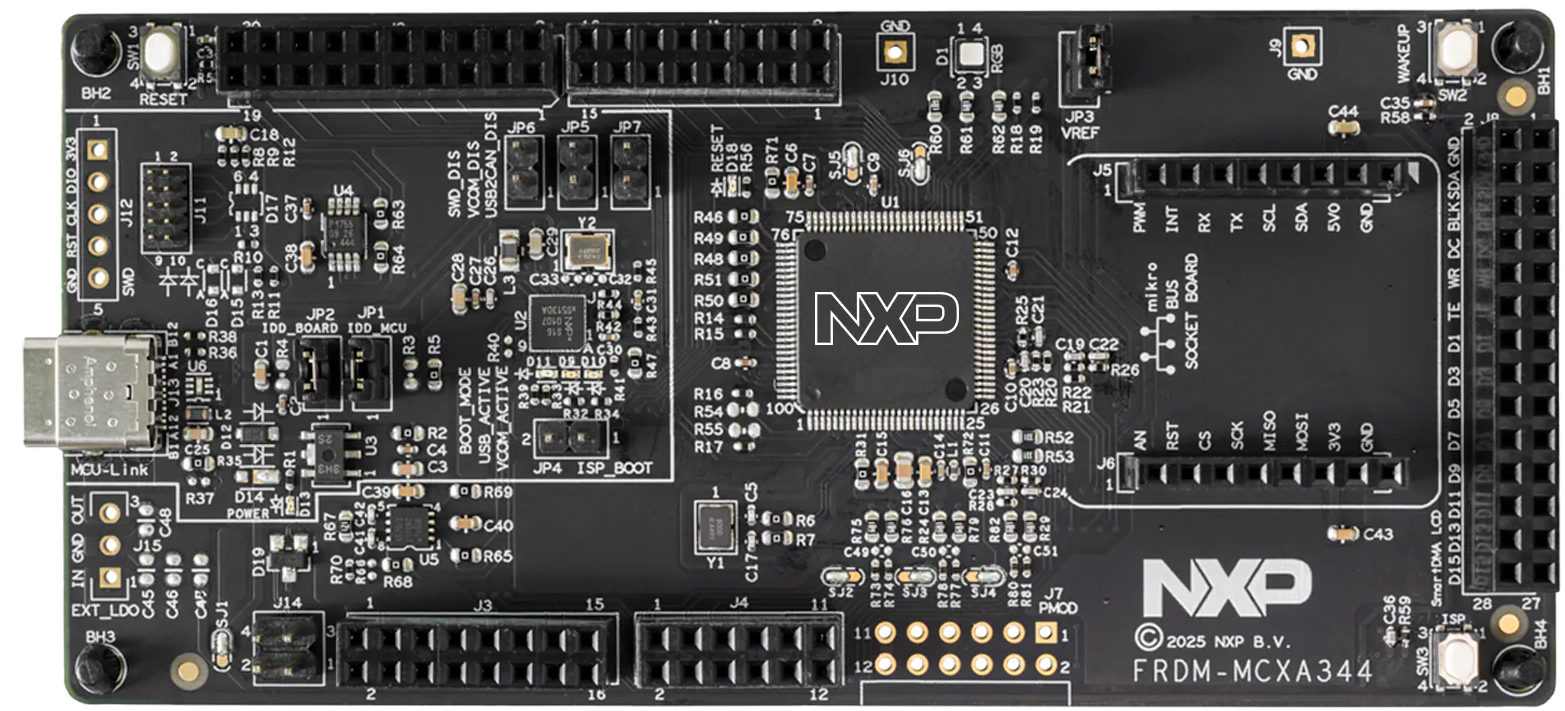

FRDM-MCXA344

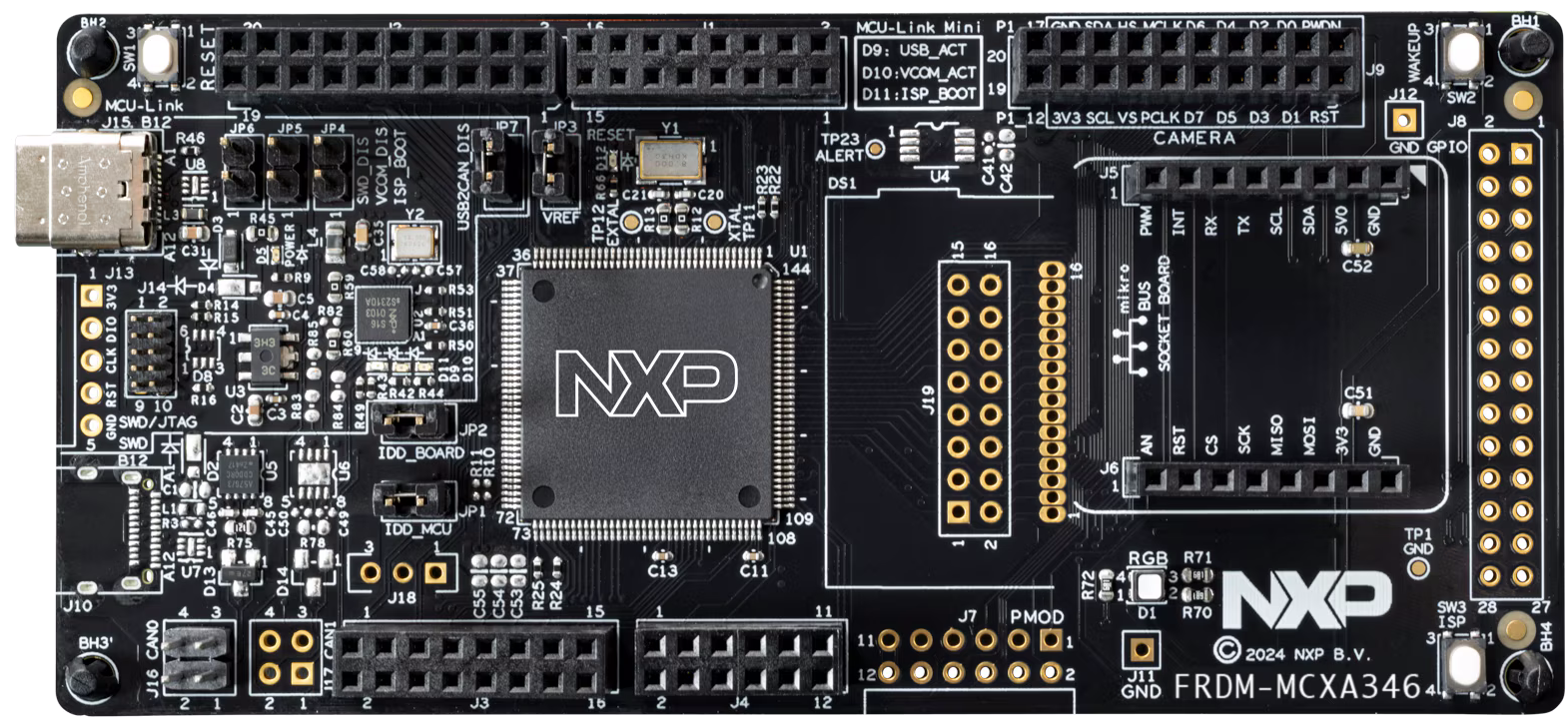

FRDM-MCXA346

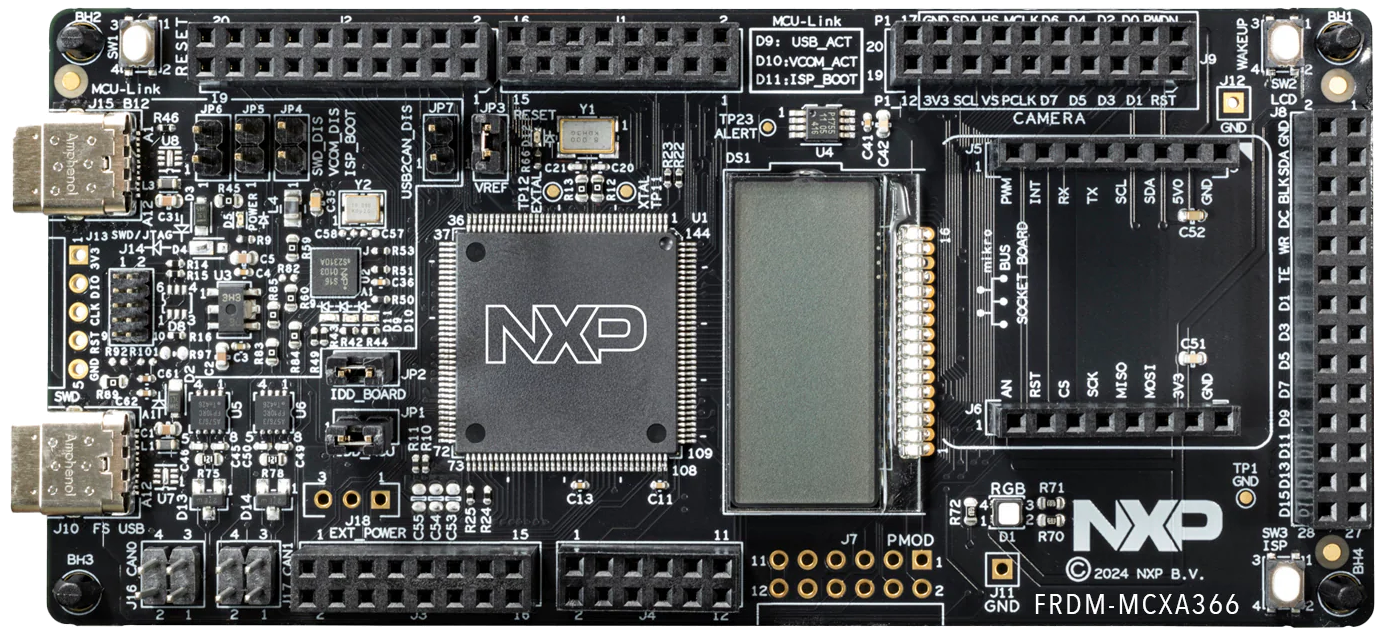

FRDM-MCXA366

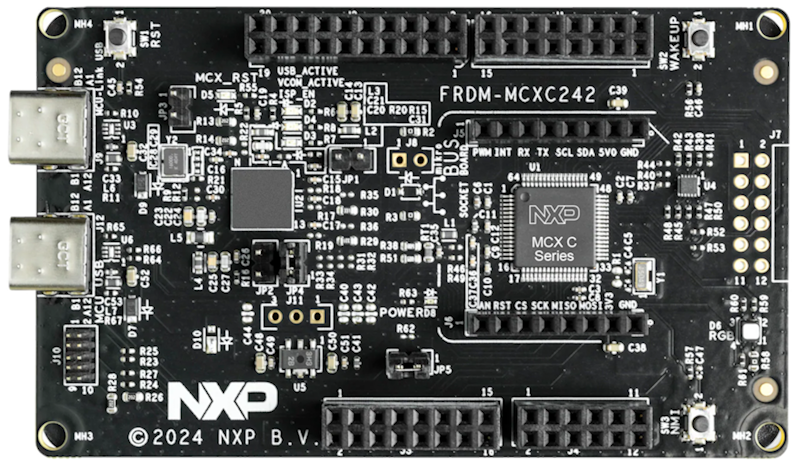

FRDM-MCXC242

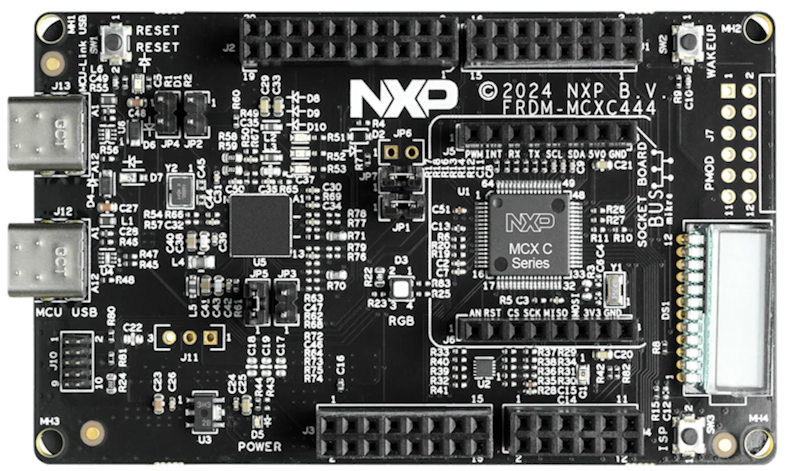

FRDM-MCXC444
FRDM-MCXN236

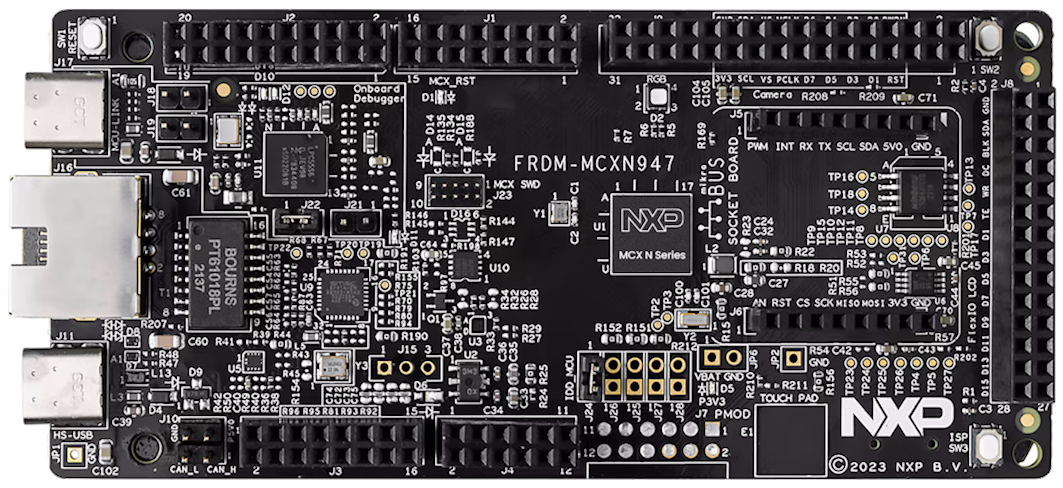

FRDM-MCXN947

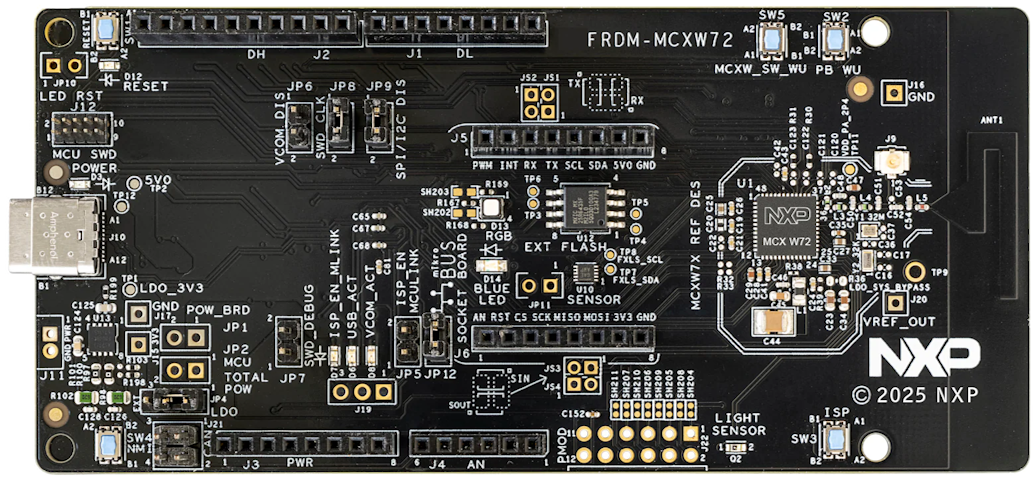

FRDM-MCXW72
FRDM-RW612

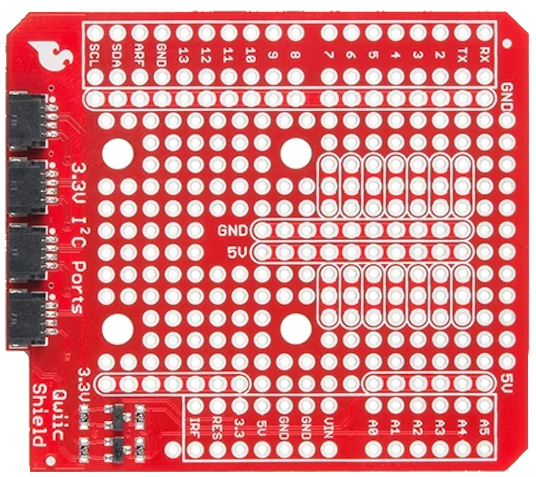

SparkFun Qwiic Shield

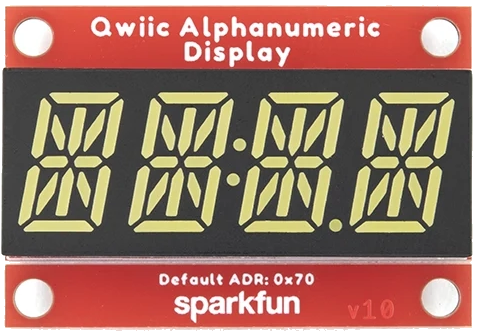

SparkFun Qwiic 字母数字显示器
  • USB Type C 数据线
  • I²C SparkFun Qwiic 连接器

3. 设置

3.1 导入代码前的准备

  1. 安装 VSCode。
  2. 安装 MCUXpresso for VSCode 扩展。

3.2 从应用代码中心导入示例

  1. 打开 MCUXpresso for VSCode 扩展。
  2. 在快速启动面板窗口中点击应用代码中心。
  3. 在搜索文本字段中,键入此示例的名称"Qwiic Alphanumeric Display on FRDM MCU's"。
  4. 选择示例,更新名称并选择示例将保存的目录。
  5. 点击导入项目并等待几分钟。
  6. 如果 VSCode 顶部出现窗口,选择将要导入的项目并等待。
  7. 现在,演示项目应出现在项目面板中。

3.3 准备 Qwiic Shield

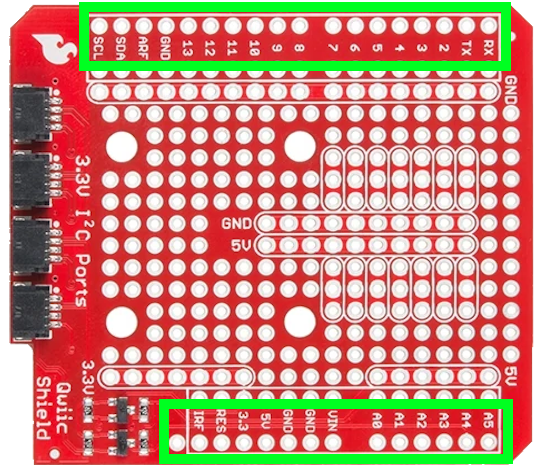

  1. 在 Qwiic shield 上焊接排针。

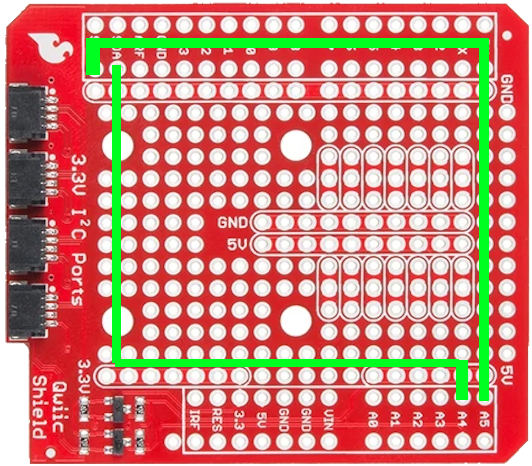

  2. 剪断 Qwiic shield 的 A4 和 A5 引脚。

  3. 用跳线连接这些引脚或焊接导线。

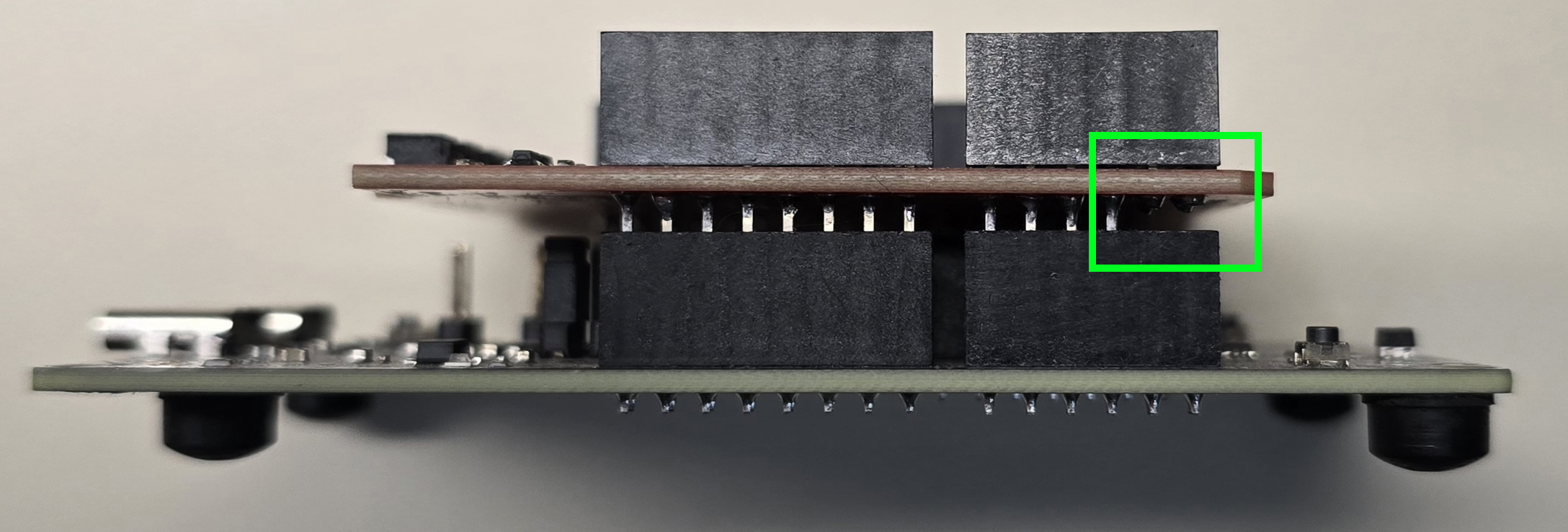

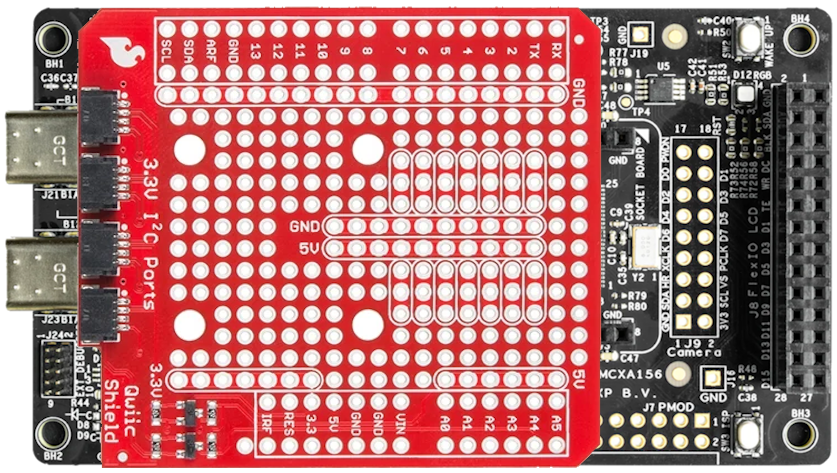

3.4 将 Qwiic Shield 插入 FRDM 开发板

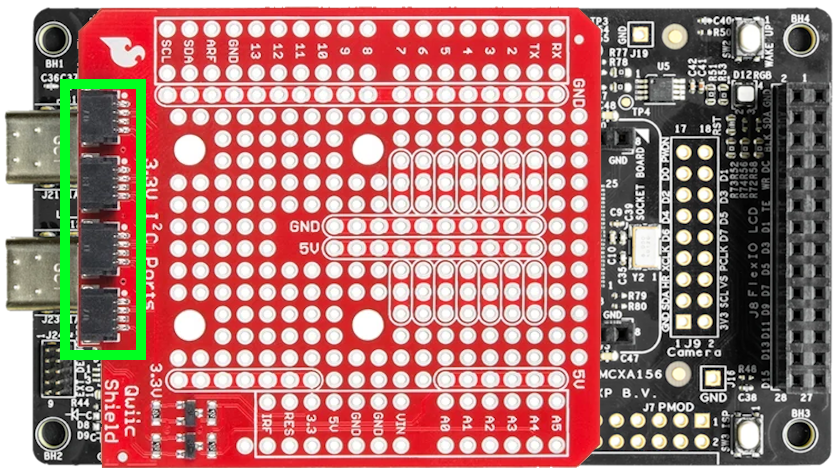

3.5 使用 I²C 端口将字母数字显示器与 Shield 连接


3.6 烧录您的 FRDM 开发板应用程序

  1. 使用 USB-C 数据线将 FRDM 开发板连接到电脑的 FRDM MCU-Link 端口。
  2. 打开 VSCode 中的 MCUXpresso 扩展。
  3. 选择项目"dm-qwiic-alphanumeric-display-frdm-(mcu)"。
  4. 右键点击项目并选择 pristine build,等待约一分钟。
  5. 点击运行(播放图标)。
  6. 请等待几秒钟。
  7. 现在点击顶部中间按钮停止。

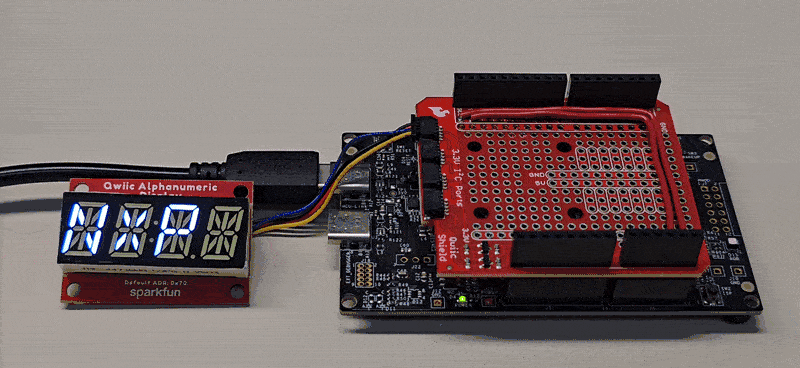

4. 结果


5. 发行说明

版本描述/更新日期
1.0在应用代码中心首次发布2026年5月19日
