新品推荐 | 告别空间焦虑:NEX83X88 PFC控制器助力打造高功率密度的下一代电源

时间:2026-06-15 18:55:13 来源:安世公众号 有0人参与

更多

你是否还在为 PD 充电器、TV 电源、数据中心供电的寸土寸金而烦恼?无论是追求便携的 PD 充电器,还是空间受限的 TV 电源电动自行车充电器工业与医疗电源以及模块电源等,PCB 上的每一平方毫米都弥足珍贵。面对有限的 PCB 空间,既要高功率输出,又要控制 BOM 成本和散热设计,传统方案是否已捉襟见肘?


安世半导体中国推出的 NEX83088 / NEX83288临界模式 PFC 控制器,通过技术创新,实现了功率电感感值减半,体积减半的突破,为高功率密度设计带来了全新可能。


传统CRM方案的困境


传统的临界导通模式(CRM) PFC控制器,其工作原理决定了它在体积优化上存在两大固有短板。


首先,在每个开关周期内,电感电流必须降为零后才开启下一个周期。这种归零再启的模式导致电感电流纹波极大,其峰峰值可达平均电流的2倍。为了承受这么大的电流冲击而不饱和,工程师不得不选用更大尺寸的磁芯和更大的电感量。


其次,高频下电感损耗显著,迫使开关频率难以提升。频率上不去,电感体积自然下不来。

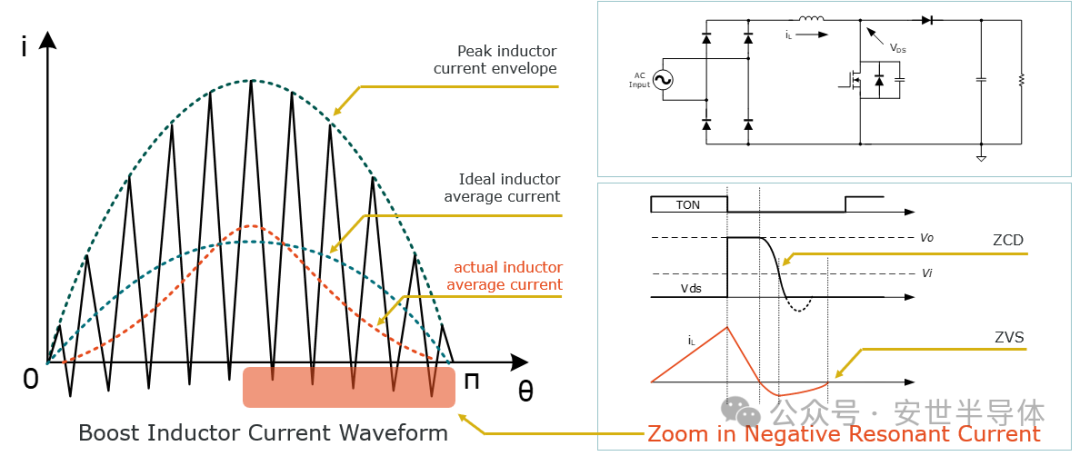

传统CRM模式工作原理下产生的电感电流


NEX83X88的创新突破

安世中国NEX83X88系列的核心创新,在于将基于平均电流模式(ACM)的自适应可变导通时间控制,首次引入到临界模式架构中。


这项技术能实时采样并平均电感电流,强制其精准跟踪参考正弦波形。带来核心提升:

▶电感电流峰值大幅降低:仅为传统CRM方案的3/4 ~ 4/5。

▶所需电感量锐减:直接减少近 40%。

▶开关频率得以解放:为进一步缩小电感体积创造了条件。

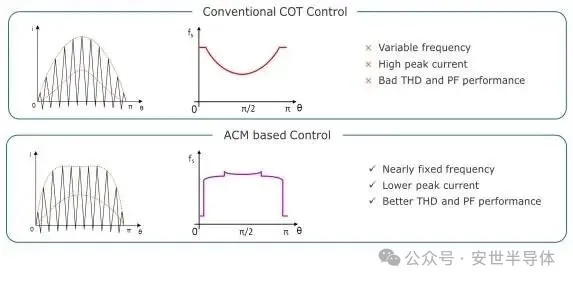

ACM控制与COT控制对比下的电感电流波形更平滑,峰值显著降低,近似定频


实测数据说话:100W参考设计见证体积减半

理论很美好,实践出真知。在安世中国官方的100W PFC参考设计中,NEX83088方案交出了一份令人惊艳的答卷。

▶电感变革:采用140uH电感,变压器从业界常见的ATQ2516直接缩减到ATQ18,实现了真正的体积减半。

▶PCB瘦身:整版PCB尺寸仅为70mm x 50mm,PCB占用面积减少近 40%,BOM成本也随之降低。

▶密度飞跃:整机功率密度提升 35% 以上,完美契合小体积高功率的应用场景。

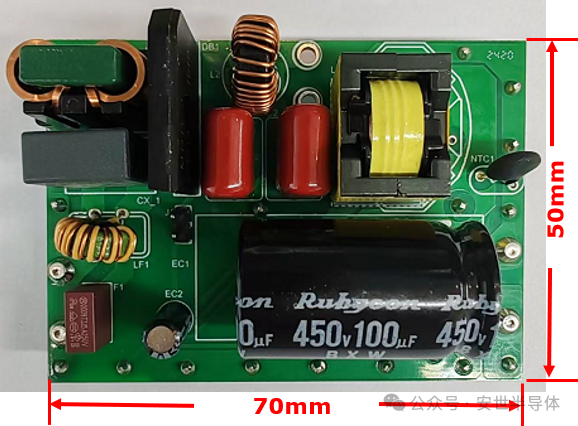

参考设计PCB布局

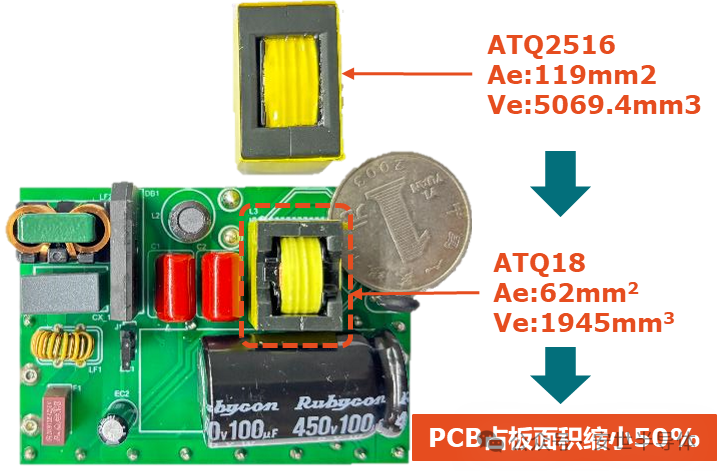

电感尺寸实物对比


全性能测试验证:小体积,同样高可靠

体积缩小了,性能会不会打折?安世中国用全面的测试数据给出了否定答案。

转换效率方面,即便使用了体积减半的电感,NEX83088方案在全负载范围内仍保持了行业领先的转换效率。

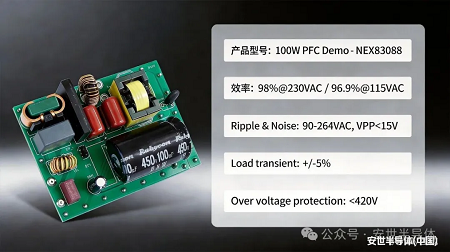

NEX83088 PFC 100W参考设计方案性能

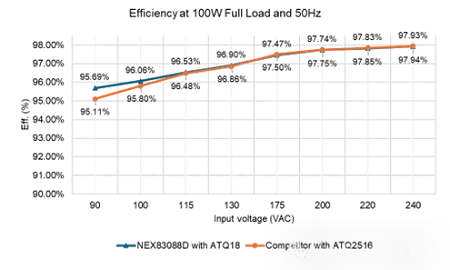

NEX83088方案ATQ18与竞品方案ATQ2516磁芯效率对比


关键电气性能测试全部符合甚至超越设计要求:

▶输出纹波噪声:全输入电压范围内Vpp < 15V,优于<20V的行业标准。

▶启机过冲电压:< 420V,满足<450V的安全要求。

▶负载瞬态响应: +/-5%,确保动态负载下的稳定输出可靠性验证同样扎实,全负载范围温度测试显示,关键器件温升均符合工业级可靠性要求,保证了产品在高负载下的长期运行稳定性。

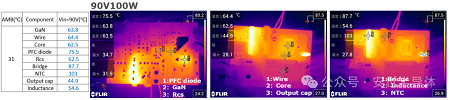

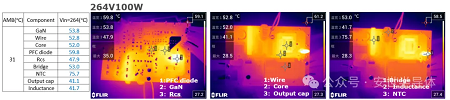

满负载温度测试数据,散热设计可靠



从设计到量产:全流程支持

选择NEX83X88,不仅仅是选择了一颗芯片,更是获得了一套完整的解决方案。安世中国的产品应用工程师团队提供从设计到量产的全流程支持,包括:

▶成熟的参考设计原理图与PCB Layout文件

▶完整的BOM清单

▶变压器参数设计指南

▶简单易用的设计计算表格

这套交钥匙工程能帮助客户缩短研发周期30%以上,快速将创新设计推向市场。

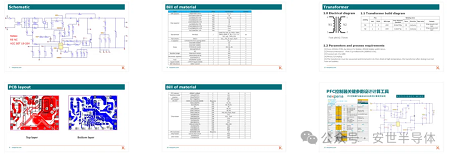

安世半导体中国提供全套设计资料


核心价值总结

1.体积革命:电感体积减半PCB面积减少40%,直面高密度设计挑战。

2.性能卓越:功率密度提升35% 以上,支持260kHz高频,效率与可靠性兼得。

3.成本优化:更小的磁芯与PCB直接降低BOM成本。

4.开发加速:完整参考设计与技术支持,助您缩短研发周期30%以上。

NEX83X88系列PFC控制器,不仅是技术的迭代,更是电源设计思路的革新。它让鱼与熊掌兼得成为可能,为下一代高性能、小体积电源产品提供了坚实内核。



立即行动,开启您的高功率密度设计!
